第二種電気工事士 令和元年度(2019) 上期 問17 過去問解説

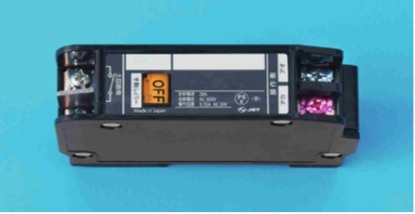

写真に示す器具の用途は。
- イ リモコン配線の操作電源変圧器として用いる。
- ロ リモコン配線のリレーとして用いる。
- ハ リモコンリレー操作用のセレクタスイッチとして用いる。
- ニ リモコン用調光スイッチとして用いる。
答えと解説を見る
正解はロ
解説
【考え方】リモコンリレーは、小さな電気の信号で照明の回路を入れたり切ったりする器具で、分電盤の中に並べて付けます。
■1 写真を読む
写真は、横長の箱の両はしに端子があり、「OFF」の表示が見える器具です。
これはリモコンリレーで、リモコンスイッチからの信号で照明の回路を入り切りします。
■2 ほかの選択肢
リモコン用の変圧器、セレクタスイッチ、調光スイッチとは形がちがいます。
答えは(ロ)ピヨ。
出典：令和元年度（2019） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問17
