第二種電気工事士 令和元年度(2019) 上期 問24 過去問解説

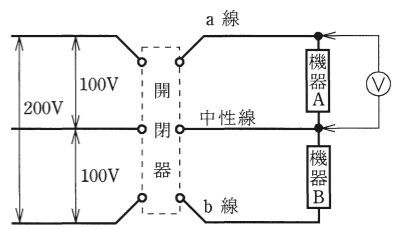

【考え方】単相3線式で中性線が切れると、機器AとBが直列になり、200 Vが2つに分かれてかかります。 ■1 ふつうのとき 機器Aには100 Vがかかります。 ■2 中性線が切れたとき AとBは直列になり、外側の2本の間の200 Vがかかります。 200 Vは、AとBの抵抗の大きさに比例して分かれます（抵抗が大きい方に大きな電圧がかかります）。 たとえばAの抵抗がBの3倍なら、Aに150 V、Bに50 Vがかかります。 ■3 ほかの選択肢 (イ) Aの中が切れると、電流は流れず、電圧計は a線と中性線の間の100 Vを示します。 (ロ) a線が切れると、Aに電圧がかからず、0 Vです。 (ハ) b線が切れても、Aは a線と中性線につながったままなので100 Vです。 どれも150 Vにはなりません。 答えは(ニ)ピヨ。
