第二種電気工事士 令和元年度(2019) 上期 問27 過去問解説

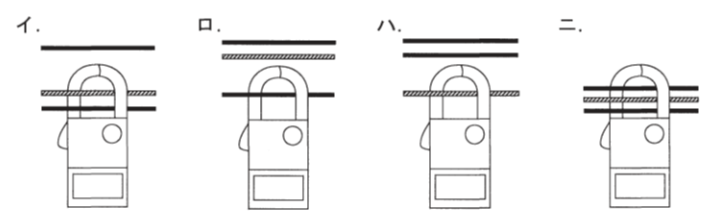

単相3線式回路の漏れ電流の有無を，クランプ形漏れ電流計を用いて測定する場合の測定方法として，正しいものは。
ただし，斜線の入った線は中性線を示す。
（選択肢イ〜ニは，図を見てください。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はニ
解説
【考え方】漏れ電流を測るときは、その回路の電線を全部（単相3線式なら3本）まとめてはさみます。
■1 なぜ全部はさむか
行きと帰りの電流は打ち消し合うので、ふだんは0になります。
漏れた分だけが、打ち消されずに表示されます。
■2 えらぶ
単相3線式は、中性線も入れて3本全部をはさみます。
3本ともはさんでいるのはニです。
答えは(ニ)ピヨ。
出典：令和元年度（2019） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問27
