第二種電気工事士 令和元年度(2019) 上期 問33 過去問解説

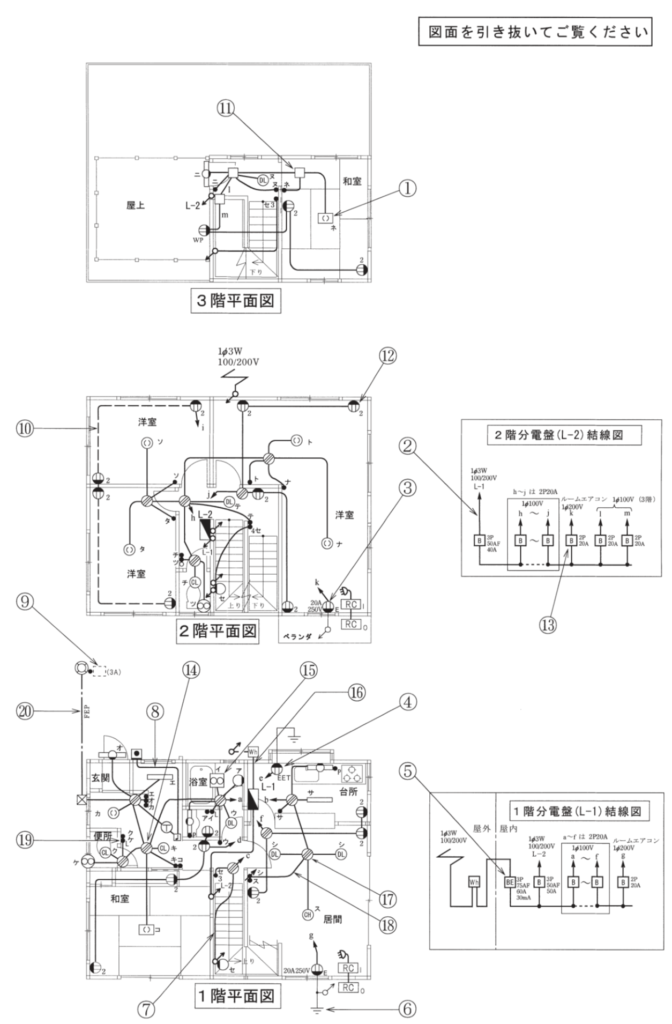

③で示すコンセントの極配置（刃受）は。（問31〜50は，共通の配線図を使う問題です。図は，木造3階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はハ
解説
【考え方】「20A 250V E」は、200 V用の20 Aの接地極付コンセントで、横向きの穴とかぎ形の穴、それに接地極の形です。
■1 ③を読む
③は、2階のルームエアコン用のコンセントで、「20A 250V E」と書かれています。
この形はハです。
■2 ほかの選択肢
ロは15 A 250 V、ニは20 A 125 Vの接地極付、イは引掛形です。
答えは(ハ)ピヨ。
