第二種電気工事士 令和元年度(2019) 上期 問41 過去問解説

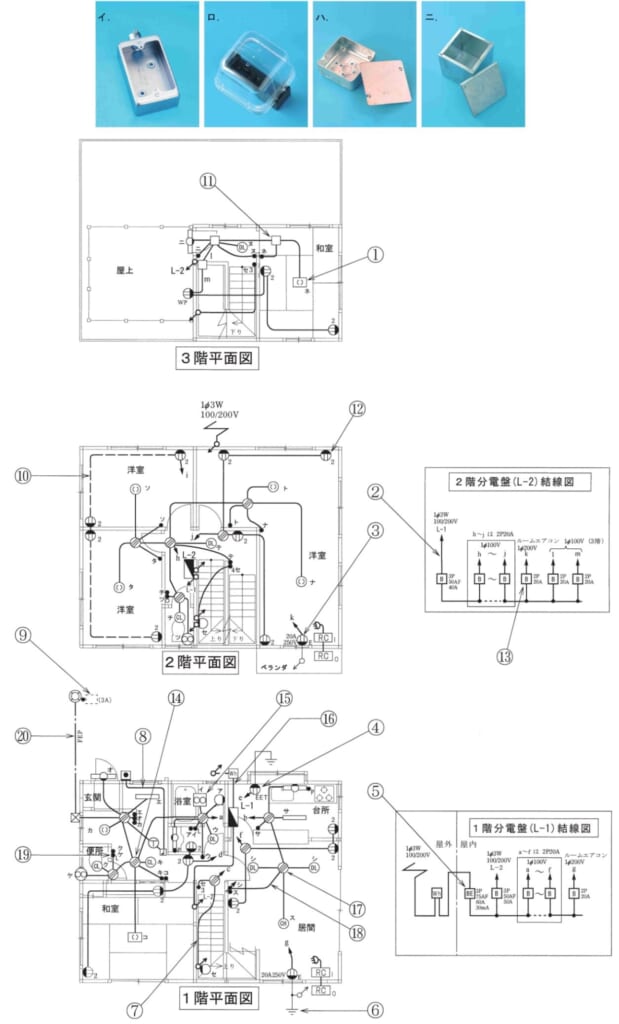

⑪で示す図記号の器具は。（問31〜50は，共通の配線図を使う問題です。図は，木造3階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はハ
解説
【考え方】白い四角の記号はジョイントボックス（電線をつなぐ箱）で、アウトレットボックスを使います。
■1 ⑪を読む
⑪は、3階の天井にある白い四角の記号で、ジョイントボックスです。
ハのような金属のアウトレットボックスを使います。
■2 ほかの選択肢
イはスイッチボックス、ロはVVF用ジョイントボックス（斜線の丸の記号）、ニはプルボックスです。
答えは(ハ)ピヨ。
出典：令和元年度（2019） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問41
