第二種電気工事士 令和元年度(2019) 上期 問42 過去問解説

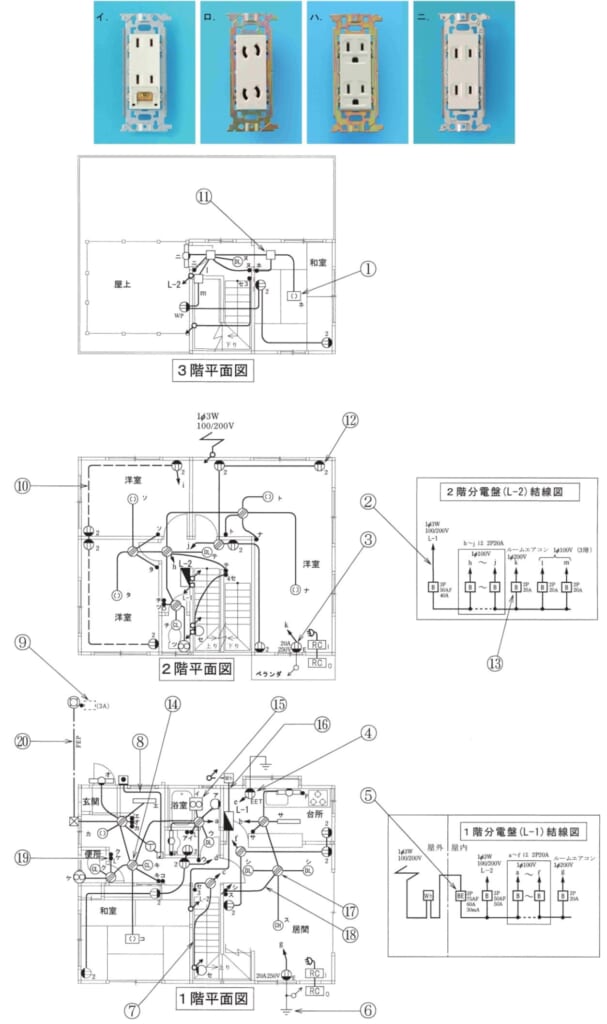

⑫で示す図記号の器具は。（問31〜50は，共通の配線図を使う問題です。図は，木造3階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はニ
解説
【考え方】コンセントの傍記は、2＝2口、E＝接地極付、ET＝接地端子付です。
■1 ⑫を読む
⑫は、2階の洋室のコンセントで、傍記は「2」だけです。
接地極（E）も接地端子（ET）も付かない、ふつうの2口コンセントなので、ニです。
■2 ほかの選択肢
イは接地端子付、ハは接地極付、ロは抜け止め形です。
答えは(ニ)ピヨ。
出典：令和元年度（2019） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問42
