第二種電気工事士 令和元年度(2019) 上期 問43 過去問解説

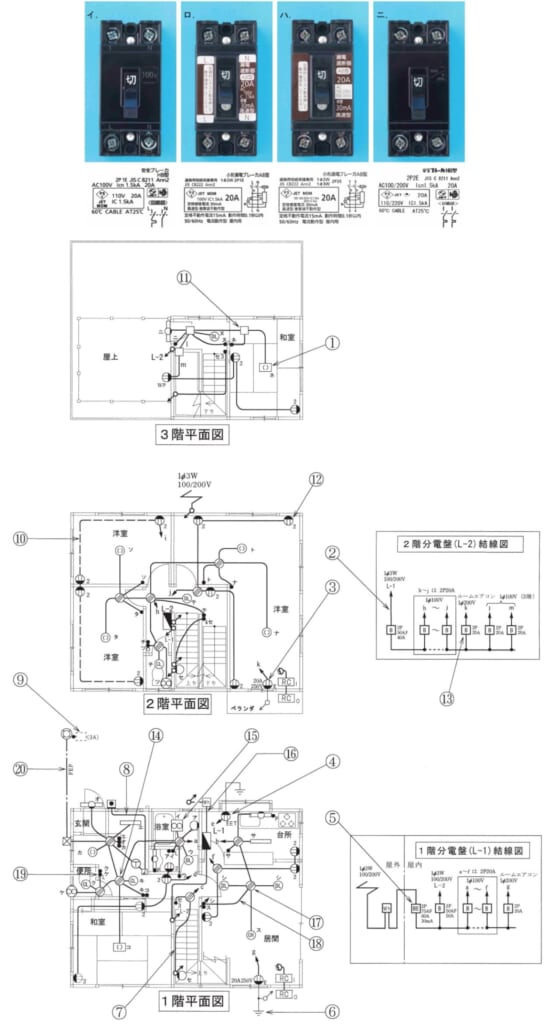

⑬で示す図記号の機器は。（問31〜50は，共通の配線図を使う問題です。図は，木造3階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はニ
解説
【考え方】200 Vの回路の配線用遮断器は、2本とも守る2極2素子（2P2E）で、100/200 V用のものを使います。
■1 ⑬を読む
⑬は、2階分電盤のルームエアコン（単相200 V）の回路の配線用遮断器（2P 20A）です。
200 Vの回路は2本とも電圧があるので、2極2素子（2P2E）の100/200 V用を使います。
この表示のあるのはニです。
■2 ほかの選択肢
イは100 V用（2P1E）、ロとハは漏電遮断器です。
答えは(ニ)ピヨ。
出典：令和元年度（2019） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問43
