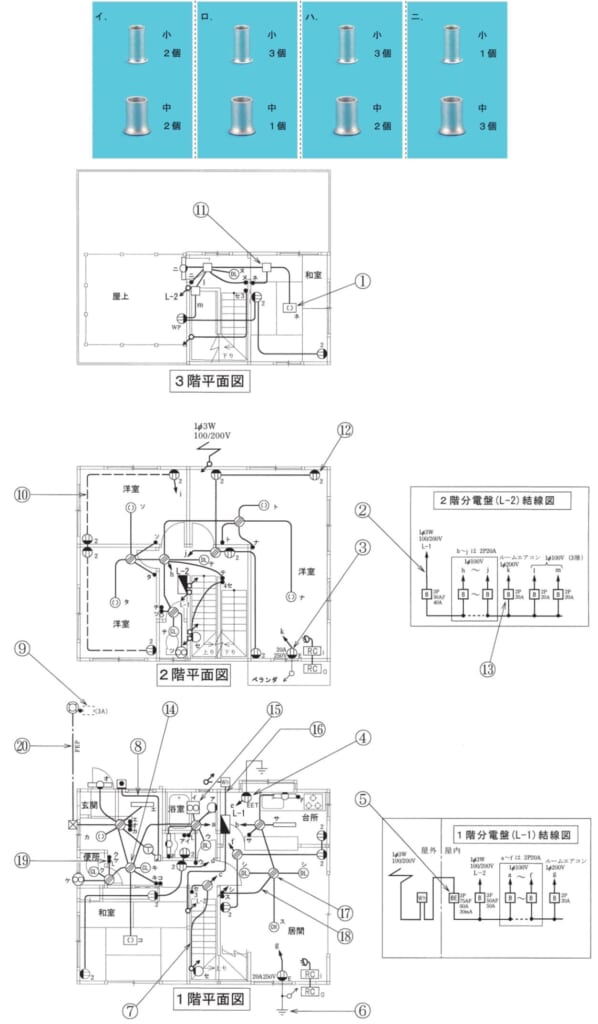

第二種電気工事士 令和元年度(2019) 上期 問44 過去問解説

【考え方】1.6 mmの電線のリングスリーブは、2〜4本なら小スリーブ、5〜6本なら中スリーブです。 ■1 ⑭につながるもの ⑭は、1階の便所の前のボックスです。 浴室の前のボックス（電源）、玄関のボックス、便所のボックス、照明キ、照明コ、スイッチキ・コがつながります。 ■2 色ごとに本数を数える 黒（電源側）：電源・玄関・便所・スイッチの4本 → 小スリーブ1個 白（接地側）：電源・玄関・便所・照明キ・照明コの5本 → 中スリーブ1個 スイッチから照明キへ戻る線：2本 → 小スリーブ1個 スイッチから照明コへ戻る線：2本 → 小スリーブ1個 ■3 まとめる 小3個、中1個です。 答えは(ロ)ピヨ。
