第二種電気工事士 令和元年度(2019) 上期 問45 過去問解説

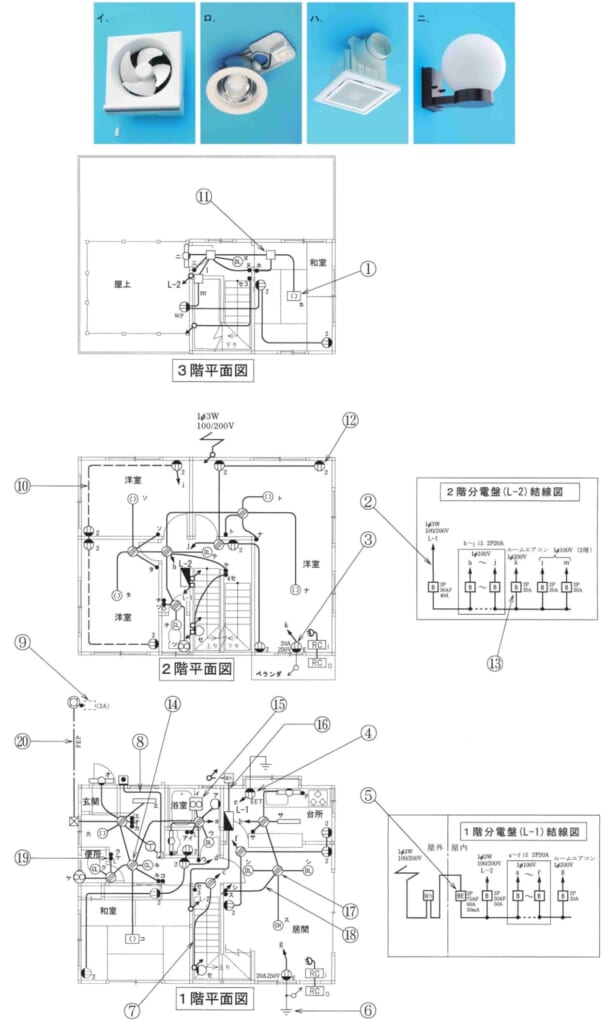

⑮で示す図記号の機器は。（問31〜50は，共通の配線図を使う問題です。図は，木造3階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はハ
解説
【考え方】浴室の天井に付ける換気扇は、天井にうめこむ形（ダクト用）の換気扇です。
■1 ⑮を読む
⑮は、浴室の天井にある換気扇の記号です。
天井に付けるので、天井にうめこむ形の換気扇（ハ）を使います。
■2 ほかの選択肢
イは壁に付ける換気扇、ロはダウンライト、ニは外の壁に付ける照明です。
答えは(ハ)ピヨ。
出典：令和元年度（2019） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問45
