第二種電気工事士 令和元年度(2019) 上期 問48 過去問解説
⑱で示す部分の配線工事に必要なケーブルは。

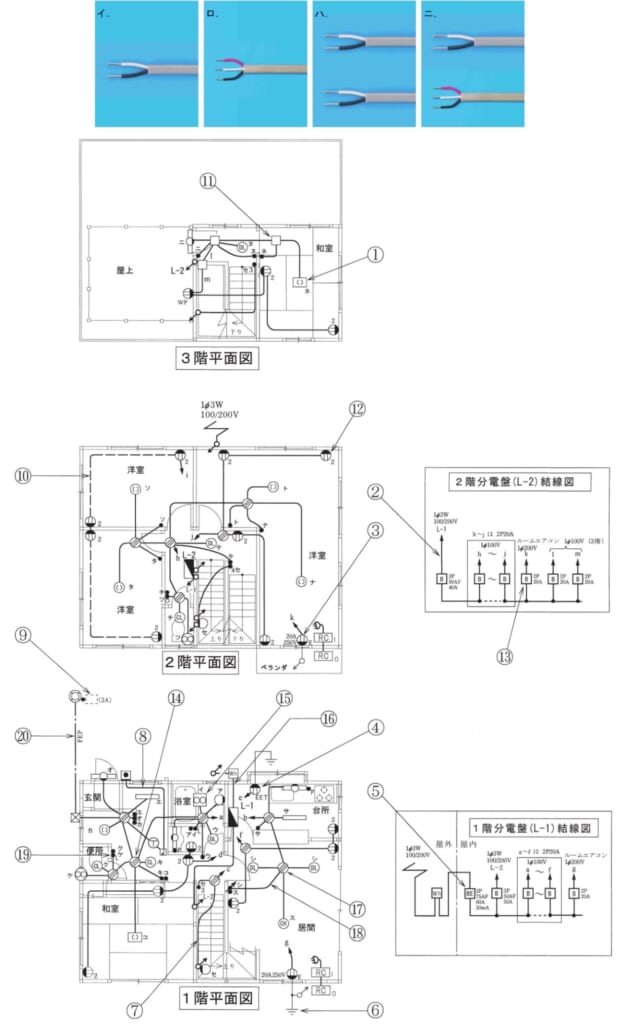

ただし，心線数は最少とする。（問31〜50は，共通の配線図を使う問題です。図は，木造3階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】スイッチへ行く最少の電線本数は、黒（電源）1本＋スイッチから照明へ戻る線（スイッチ1つに1本）です。
■1 ⑱に通る線
⑱は、居間のボックスから、スイッチシ（調光器）とスイッチスの所へ行く配線です。
電源の黒：1本
照明シへ戻る線：1本
照明スへ戻る線：1本
■2 合計
$1 + 1 + 1 = 3$ 本なので、3心のVVFケーブル（ロ）です。
答えは(ロ)ピヨ。
出典：令和元年度（2019） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問48
