第二種電気工事士 令和元年度(2019) 上期 問49 過去問解説

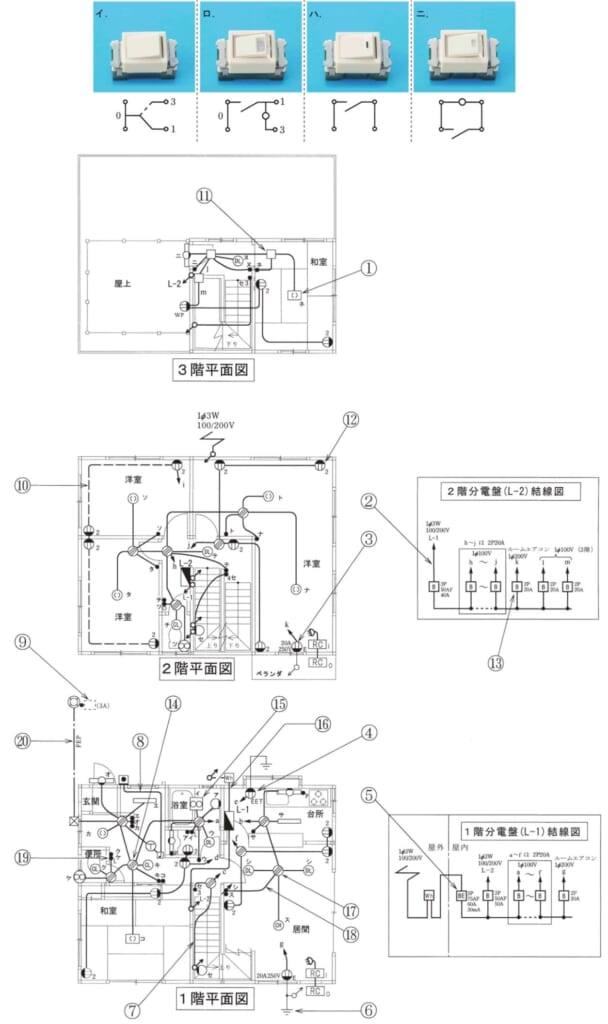

⑲で示す図記号の器具は。
ただし，写真下の図は，接点の構成を示す。（問31〜50は，共通の配線図を使う問題です。図は，木造3階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】●の横の L は確認表示灯内蔵スイッチで、スイッチを入れているときにランプがつきます。
■1 ⑲を読む
⑲は、便所の換気扇ケのスイッチで、黒い丸の横に「L」と書かれています。
換気扇が動いているときに、ランプがつきます。
■2 接点の図をえらぶ
ランプが負荷側につながっているのはロです。
■3 ほかの選択肢
イは3路スイッチ、ハは単極スイッチ、ニは位置表示灯内蔵スイッチです。
答えは(ロ)ピヨ。
出典：令和元年度（2019） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験 問49
