第二種電気工事士 令和元年度(2019) 下期 問10 過去問解説
定格電流30 Aの配線用遮断器で保護される分岐回路の電線（軟銅線）の太さと，接続できるコンセントの図記号の組合せとして，適切なものは。
ただし，コンセントは兼用コンセントではないものとする。

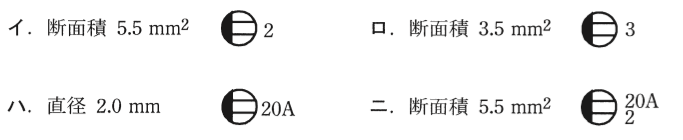

（コンセントの図記号は，図を見てください。）
- イ 断面積 5.5 mm²，コンセント（傍記「2」）
- ロ 断面積 3.5 mm²，コンセント（傍記「3」）
- ハ 直径 2.0 mm，コンセント（傍記「20A」）
- ニ 断面積 5.5 mm²，コンセント（傍記「20A」「2」）
答えと解説を見る
正解はニ
解説
【考え方】30 Aの分岐回路は、電線が直径2.6 mm（断面積5.5 mm²）以上、コンセントは20 A以上30 A以下です。傍記の「2」は2口（15 A）、「20A」は20 Aです。
■1 選択肢を1つずつ見る
イ：コンセントが15 Aなので、不適切です。
ロ：3.5 mm² は電線が細すぎます。
ハ：直径2.0 mm は電線が細すぎます。
ニ：5.5 mm² の電線と、20 Aの2口コンセントです。→ 決まりどおりです。
答えは(ニ)ピヨ。
出典：令和元年度（2019） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問10
