第二種電気工事士 令和元年度(2019) 下期 問27 過去問解説

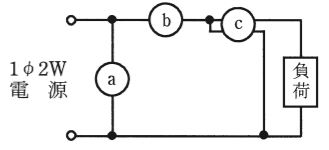

【考え方】電圧計は負荷と並列、電流計は負荷と直列、電力計は電流の部分を直列・電圧の部分を並列につなぎます（端子が4つ）。 ■1 図を読む a は、電源の2本の線の間にあります。並列につなぐので、電圧計です。 b は、線の途中に入っています。直列につなぐので、電流計です。 c は、線の途中に入り、さらに下の線にもつながっています。電流と電圧の両方を見るので、電力計です。 ■2 まとめ a 電圧計、b 電流計、c 電力計の組合せです。 答えは(ニ)ピヨ。
