第二種電気工事士 令和元年度(2019) 下期 問33 過去問解説

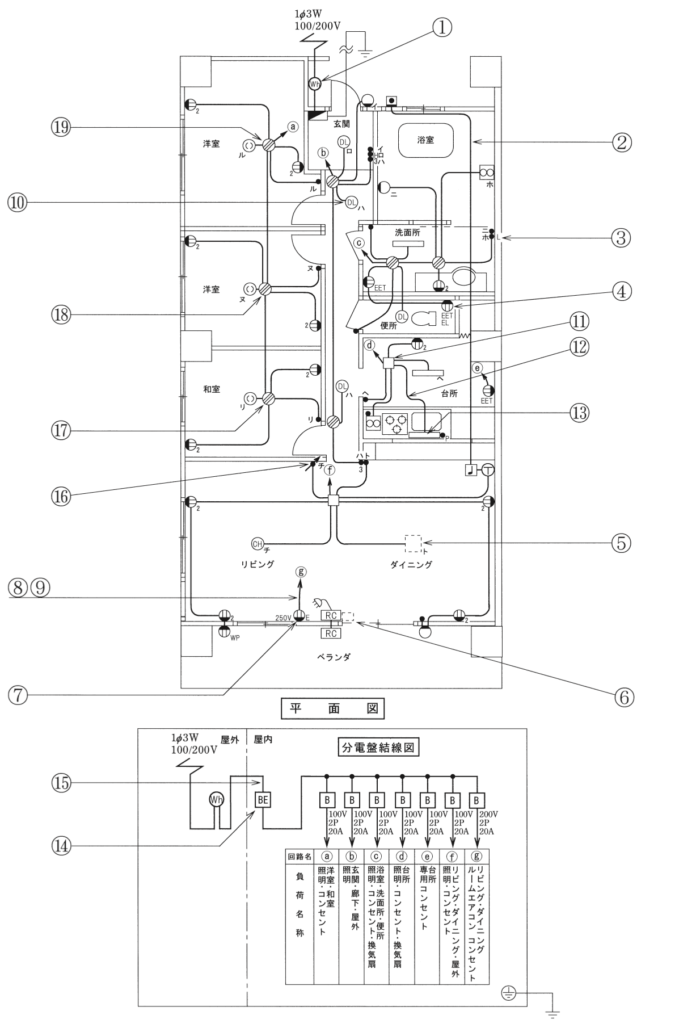

【考え方】スイッチ（●）のそばの文字で種類が決まります。L＝確認表示灯内蔵、H＝位置表示灯内蔵、D＝遅延スイッチ、RAS＝熱線式自動スイッチです。 ■1 図記号を読む ③は、洗面所の外のスイッチで、黒い丸の横に「L」と書いてあります。 ■2 Lの意味 Lは確認表示灯内蔵の点滅器です。浴室の換気扇などが動いていることを、スイッチのランプで知らせます。 イの位置表示灯内蔵（暗い所でスイッチの場所を知らせる）は「H」です。 答えは(ロ)ピヨ。
