第二種電気工事士 令和元年度(2019) 下期 問35 過去問解説

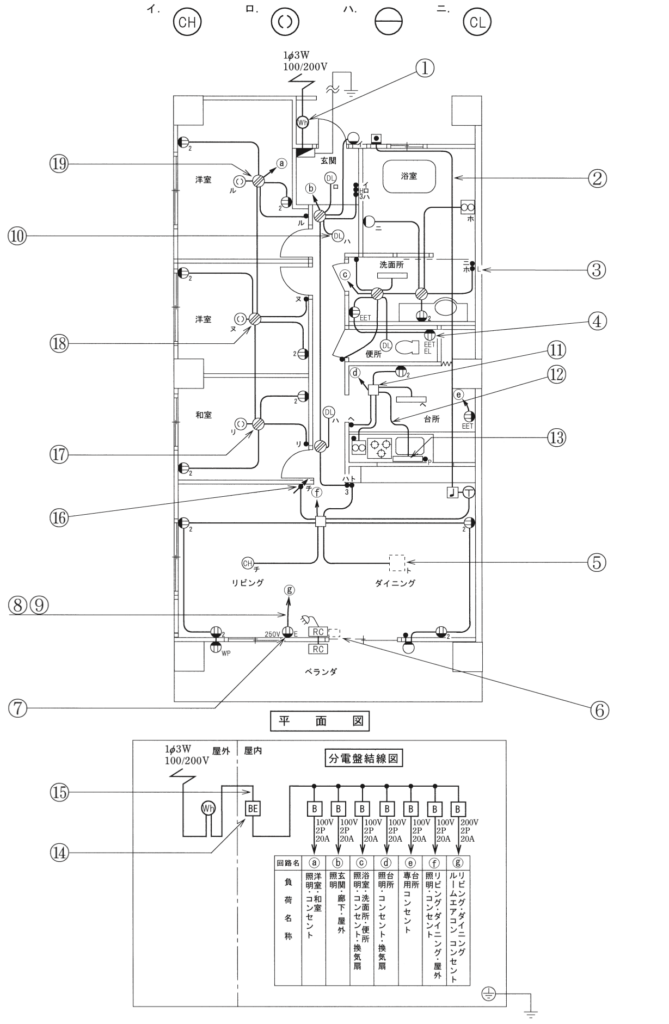

⑤で示す部分にペンダントを取り付けたい。図記号は。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造集合住宅の1戸部分の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はハ
解説
【考え方】照明の図記号は、丸の中に横線＝ペンダント、CH＝シャンデリヤ、CL＝シーリング、丸の中に（ ）＝引掛シーリング（丸）です。
■1 ペンダントの記号
ペンダント（コードでつり下げる照明）の図記号は、丸の中に横線を1本引いた形です。→ ハ
■2 ほかの選択肢
イのCHはシャンデリヤです。
ロは引掛シーリング（丸）です。
ニのCLはシーリング（天井直付）です。
答えは(ハ)ピヨ。
出典：令和元年度（2019） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問35
