第二種電気工事士 令和元年度(2019) 下期 問4 過去問解説

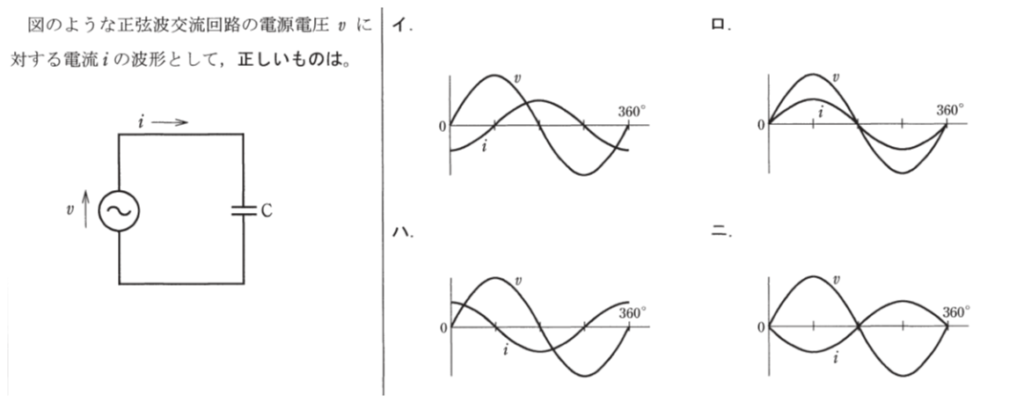

【考え方】コンデンサだけの回路では、電流は電圧より90°（4分の1周期）進みます。 ■1 進むとは コンデンサは、電圧が変わるときに電気をためたり出したりします。 なので、電流が電圧より先に変わります。これを「電流が90°進む」といいます。 ■2 グラフで見る 電流の山が、電圧の山より90°早く（左に）来ます。 この形はハです。 ■3 ほかの選択肢 ロは同じ時に山が来る形（抵抗だけの回路）、イは電流の山が遅れる形（コイルだけの回路）です。 答えは(ハ)ピヨ。
