第二種電気工事士 令和元年度(2019) 下期 問42 過去問解説
⑫で示す部分の配線工事に使用するケーブルは。

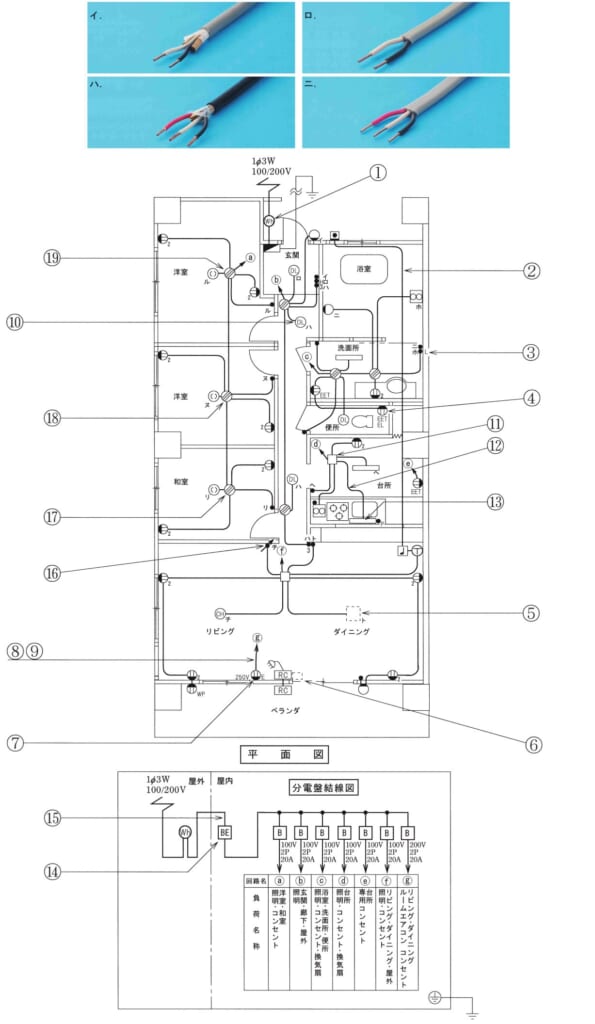

ただし，心線数は最少とする。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造集合住宅の1戸部分の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】照明に自分のスイッチ（プルスイッチ）が付いているときは、電源の2本だけで足ります。
■1 図を読む
⑫は、⑪のボックスから、⑬の流し元の照明へ行く配線です。
この照明には、ひもで入り切りするプルスイッチ（●P）が付いています。
■2 本数を決める
壁のスイッチはいらないので、電源の黒と白の2本だけです。
■3 写真を選ぶ
2心のVVFケーブル（平たいケーブル）はロです。
イとハは丸形のケーブル、ニは3心です。
答えは(ロ)ピヨ。
出典：令和元年度（2019） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問42
