第二種電気工事士 令和元年度(2019) 下期 問43 過去問解説

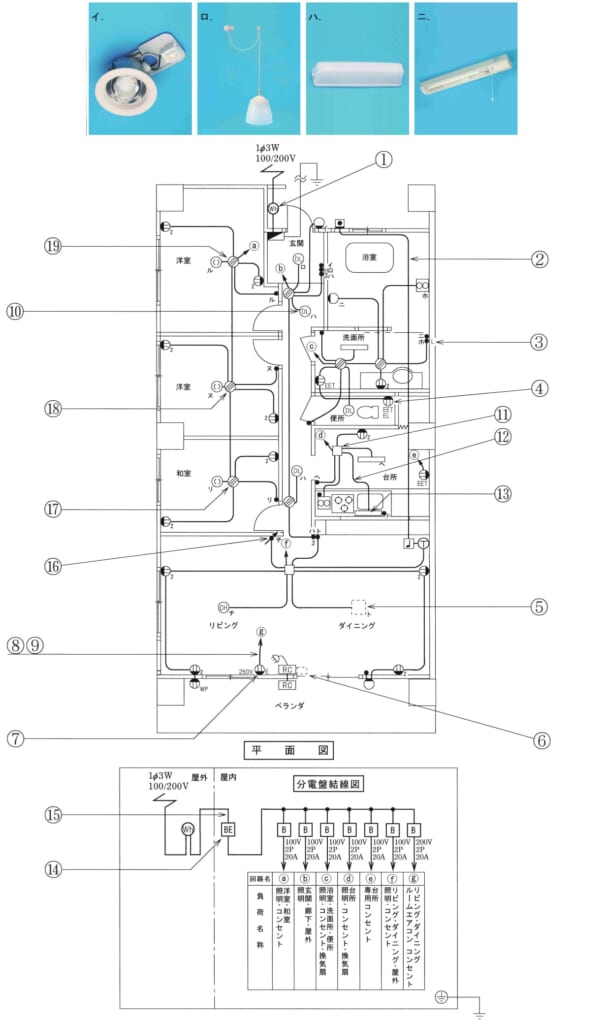

⑬で示す図記号の器具は。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造集合住宅の1戸部分の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はニ
解説
【考え方】細長い四角の記号は蛍光灯、●Pはプルスイッチ（ひもを引いて入り切りする）です。
■1 図記号を読む
⑬は、台所の流しの上にある細長い四角の記号で、蛍光灯です。
横の●Pはプルスイッチで、器具に付いたひもで入り切りします。
■2 写真を選ぶ
ひもの付いた蛍光灯はニです。
イはダウンライト、ロはペンダント、ハはシーリングです。
答えは(ニ)ピヨ。
出典：令和元年度（2019） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問43
