第二種電気工事士 令和元年度(2019) 下期 問44 過去問解説

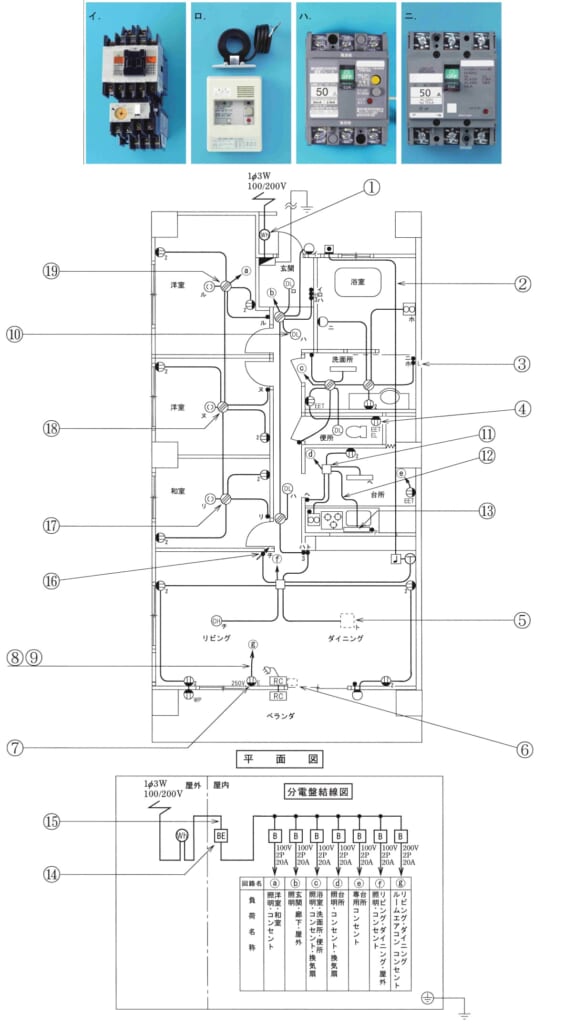

⑭で示す部分に取り付ける機器は。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造集合住宅の1戸部分の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はハ
解説
【考え方】BEは過負荷保護付漏電遮断器（流れすぎと漏電の両方で切れる器具）です。
■1 図記号を読む
⑭は、分電盤の「BE」の記号です。
■2 写真を選ぶ
漏電遮断器には、テストボタンと定格感度電流（30 mA）の表示があります。→ ハ
イは電磁開閉器、ロは漏電火災警報器、ニは配線用遮断器（テストボタンがない）です。
答えは(ハ)ピヨ。
出典：令和元年度（2019） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問44
