第二種電気工事士 令和元年度(2019) 下期 問45 過去問解説

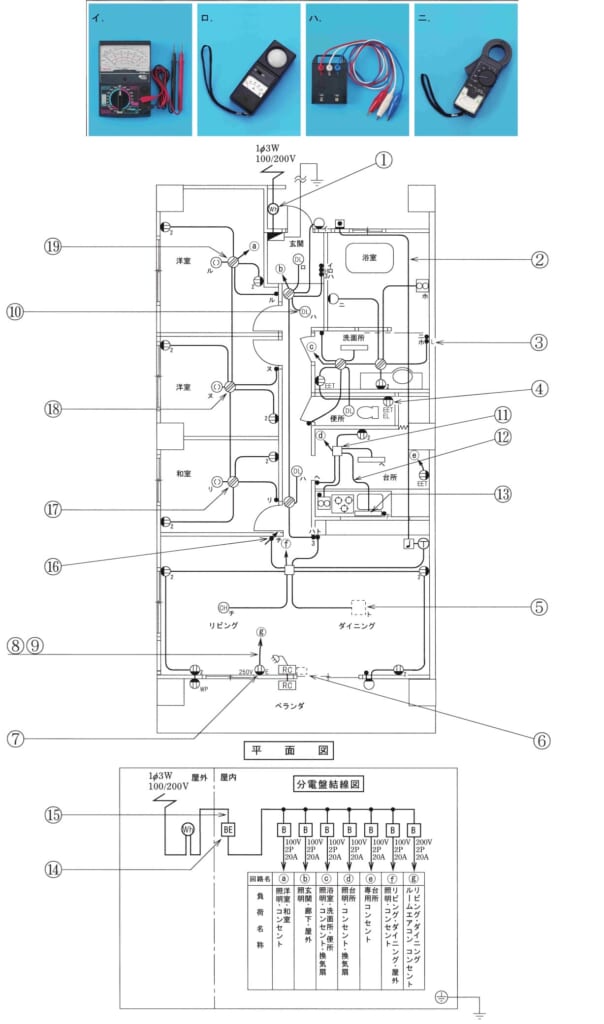

⑮で示す回路の負荷電流を測定するものは。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造集合住宅の1戸部分の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はニ
解説
【考え方】クランプ形電流計は、電線をはさむだけで、回路を切らずに電流を測れます。
■1 図を読む
⑮は、引込線から分電盤へ入る幹線です。
■2 写真を選ぶ
負荷電流は、クランプ形電流計（ニ）で測ります。
イは回路計（テスタ）、ロは照度計（明るさを測る）、ハは検相器（三相の順番を調べる）です。
答えは(ニ)ピヨ。
出典：令和元年度（2019） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問45
