第二種電気工事士 令和元年度(2019) 下期 問46 過去問解説

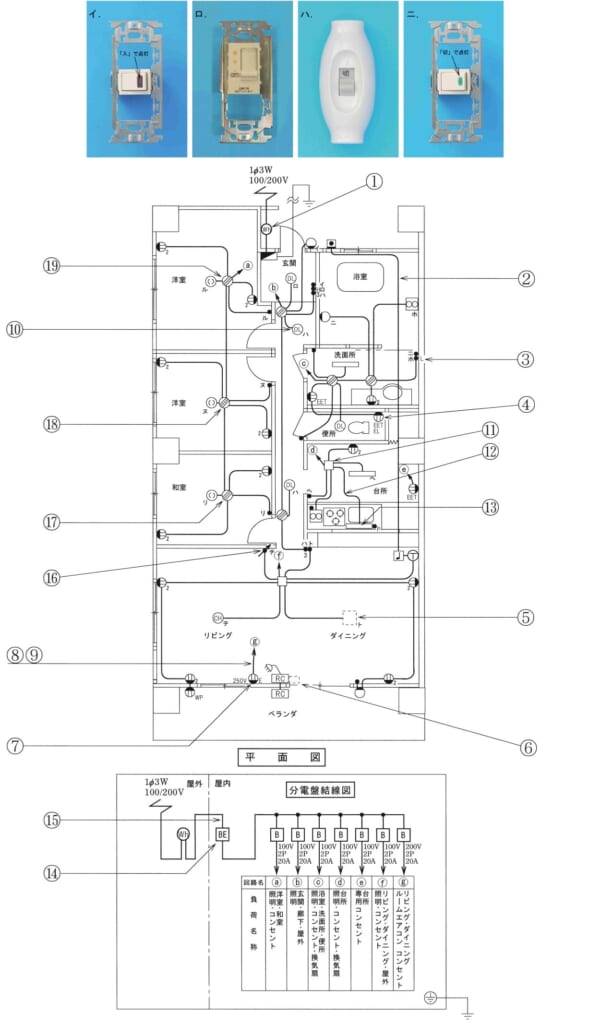

⑯で示す図記号の器具は。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造集合住宅の1戸部分の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】●に右上がりの矢印は調光器（照明の明るさを変える器具）です。
■1 図記号を読む
⑯はリビングの入口のスイッチで、黒い丸に右上がりの矢印が付いています。
これは調光器で、シャンデリヤ（CH）の明るさを変えます。
■2 写真を選ぶ
つまみの付いた写真のロです。
イとニはランプ付きのスイッチ、ハはコードの途中に付ける中間スイッチです。
答えは(ロ)ピヨ。
出典：令和元年度（2019） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問46
