第二種電気工事士 令和元年度(2019) 下期 問48 過去問解説

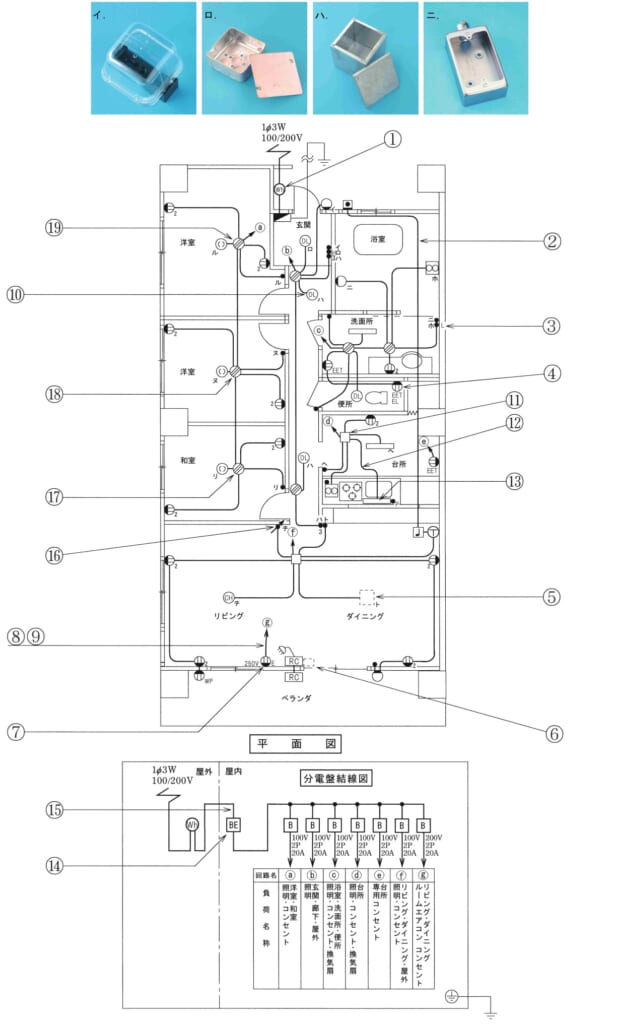

⑱で示す図記号のものは。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造集合住宅の1戸部分の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はイ
解説
【考え方】斜線を引いた丸の記号は、ジョイントボックス（VVF用）です。
■1 図記号を読む
⑱は、洋室の天井の、斜線を引いた丸の記号です。
これはVVFケーブルをつなぐためのジョイントボックスです。
■2 写真を選ぶ
写真のイです。
ロはアウトレットボックス、ハはプルボックス、ニはスイッチボックスです。
答えは(イ)ピヨ。
出典：令和元年度（2019） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問48
