第二種電気工事士 令和元年度(2019) 下期 問49 過去問解説

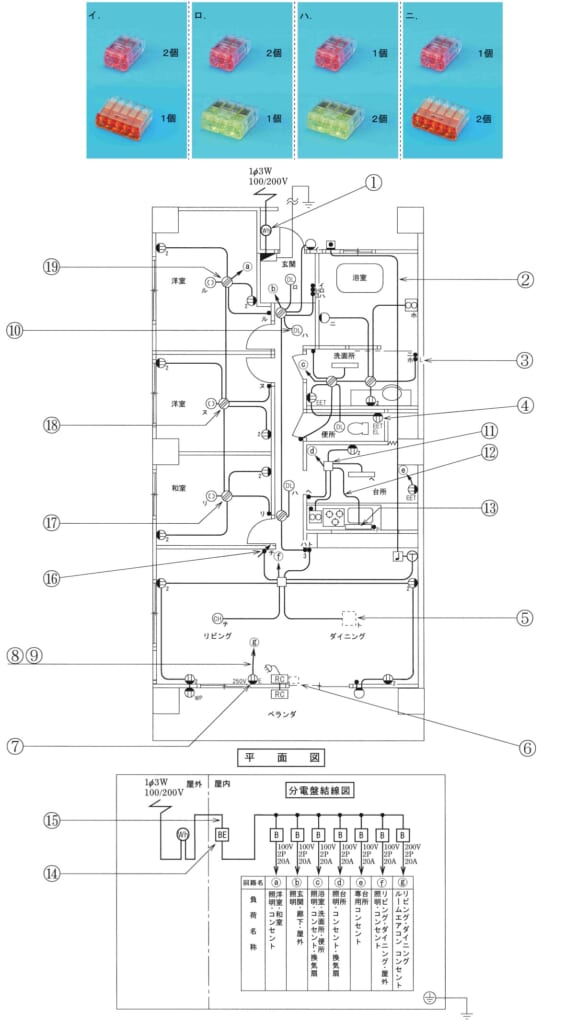

⑲で示すボックス内の接続をすべて差込形コネクタとする場合，使用する差込形コネクタの種類と最少個数の組合せで，正しいものは。
ただし，使用する電線はすべてVVF1.6とする。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造集合住宅の1戸部分の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はニ
解説
【考え方】差込形コネクタは、つなぐ電線の本数に合ったもの（2本用・3本用・4本用・5本用）を使います。
■1 ⑲につながる線
⑲は上の洋室のボックスです。
つながるのは、回路ⓐの電源、照明（ル）、2つのコンセント、スイッチ（ル）、下の洋室⑱への線です。
■2 つなぐ所を1つずつ数える
黒い線：電源・コンセント2つ・スイッチ・⑱の5本 → 5本用1個
白い線：電源・照明・コンセント2つ・⑱の5本 → 5本用1個
返り線（スイッチから照明）：2本 → 2本用1個
■3 まとめる
2本用1個と5本用2個です。
答えは(ニ)ピヨ。
出典：令和元年度（2019） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問49
