第二種電気工事士 令和元年度(2019) 下期 問50 過去問解説

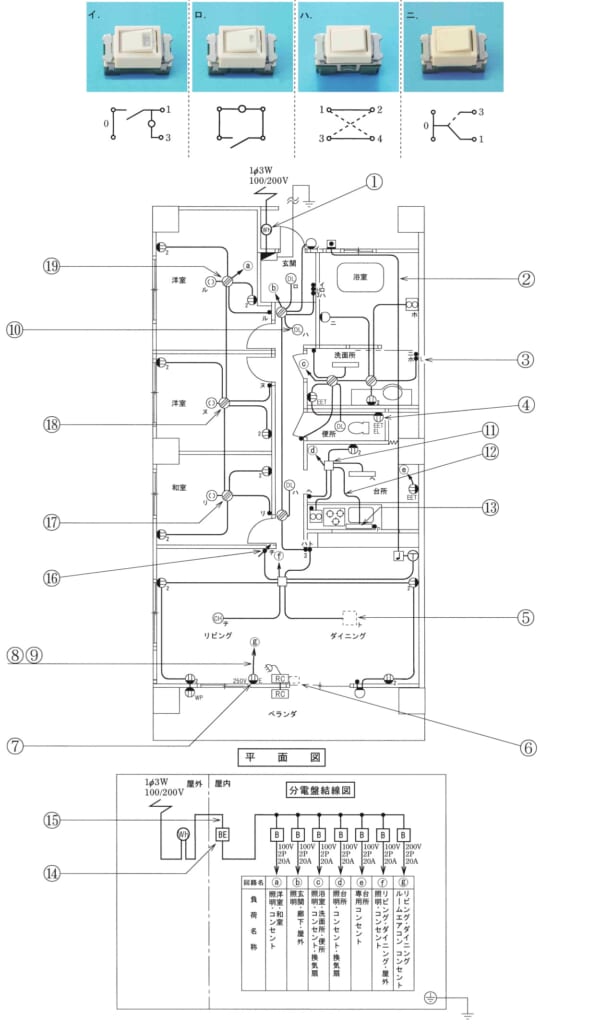

この配線図の図記号で使用されていないスイッチは。
ただし，写真下の図は，接点の構成を示す。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造集合住宅の1戸部分の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はハ
解説
【考え方】スイッチの記号は、●＝単極、●3＝3路、●4＝4路、●H＝位置表示灯内蔵、●L＝確認表示灯内蔵です。
■1 写真を見る
ハは、端子が4つで、つなぎ方を入れかえる4路スイッチです。
図には「4」と書いたスイッチがないので、使われていません。
■2 ほかの選択肢
ニは3路スイッチで、「3」と書いたスイッチに使われています。
イとロは表示灯を内蔵したスイッチで、「H」や「L」と書いたスイッチに使われています。
答えは(ハ)ピヨ。
出典：令和元年度（2019） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験 問50
