第二種電気工事士 令和2年度(2020) 下期 午前 問10 過去問解説
低圧屋内配線の分岐回路の設計で，配線用遮断器，分岐回路の電線の太さ及びコンセントの組合せとして，適切なものは。
ただし，分岐点から配線用遮断器までは3 m，配線用遮断器からコンセントまでは8 mとし，電線の数値は分岐回路の電線（軟銅線）の太さを示す。
また，コンセントは兼用コンセントではないものとする。

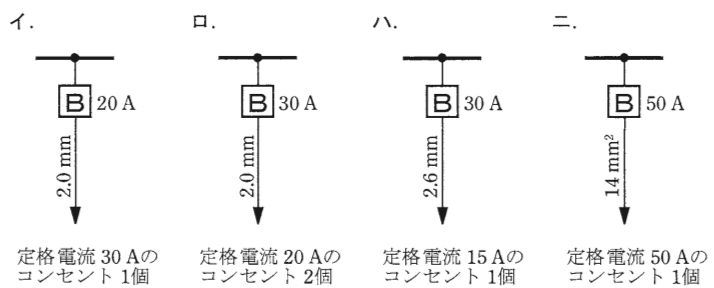

- イ 配線用遮断器 20 A，電線 2.0 mm，定格電流30 Aのコンセント1個
- ロ 配線用遮断器 30 A，電線 2.0 mm，定格電流20 Aのコンセント2個
- ハ 配線用遮断器 30 A，電線 2.6 mm，定格電流15 Aのコンセント1個
- ニ 配線用遮断器 50 A，電線 14 mm²，定格電流50 Aのコンセント1個
答えと解説を見る
正解はニ
解説
【考え方】配線用遮断器（ブレーカ）の大きさで、使える電線の太さとコンセントの大きさが決まっています。
■1 決まりを確かめる
20 A：電線1.6 mm以上、コンセント20 A以下
30 A：電線2.6 mm（5.5 mm²）以上、コンセント20〜30 A
40 A：電線8 mm²以上、コンセント30〜40 A
50 A：電線14 mm²以上、コンセント40〜50 A
■2 選択肢を1つずつ確かめる
(イ) 20 Aの回路に30 Aのコンセントは大きすぎます。誤りです。
(ロ) 30 Aの回路に2.0 mmの電線は細すぎます（2.6 mm以上がいります）。誤りです。
(ハ) 30 Aの回路に15 Aのコンセントは小さすぎます（20 A以上がいります）。誤りです。
(ニ) 50 Aの回路に14 mm²の電線と50 Aのコンセントで、決まりどおりです。正しいです。
答えは(ニ)ピヨ。
出典：令和2年度（2020） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験【午前】 問10
