第二種電気工事士 令和2年度(2020) 下期 午前 問17 過去問解説

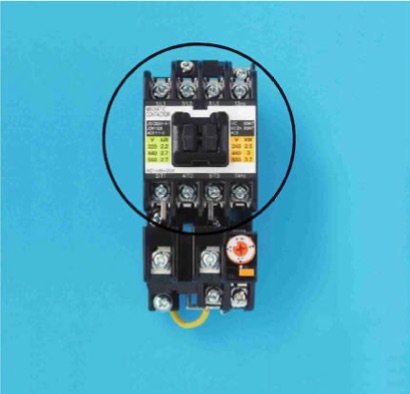

【考え方】電磁開閉器＝電磁接触器（入り切りをする部分）＋熱動継電器（流れすぎを感じて切る部分）です。 ■1 写真を読む 写真は、モーターの入り切りに使う電磁開閉器です。 ○で囲まれた上の部分は、電磁接触器です。電磁石の力で接点を動かして、電気を入れたり切ったりします。→ (ハ) ■2 ほかの選択肢 (イ) 熱動継電器（サーマルリレー）は、下の、目盛りのダイヤルがある部分です。 (ロ)(ニ) 漏電遮断器・漏電警報器は、漏電（電気が外へもれること）を見つける器具で、電磁開閉器の部品ではありません。 答えは(ハ)ピヨ。
