第二種電気工事士 令和2年度(2020) 下期 午前 問46 過去問解説

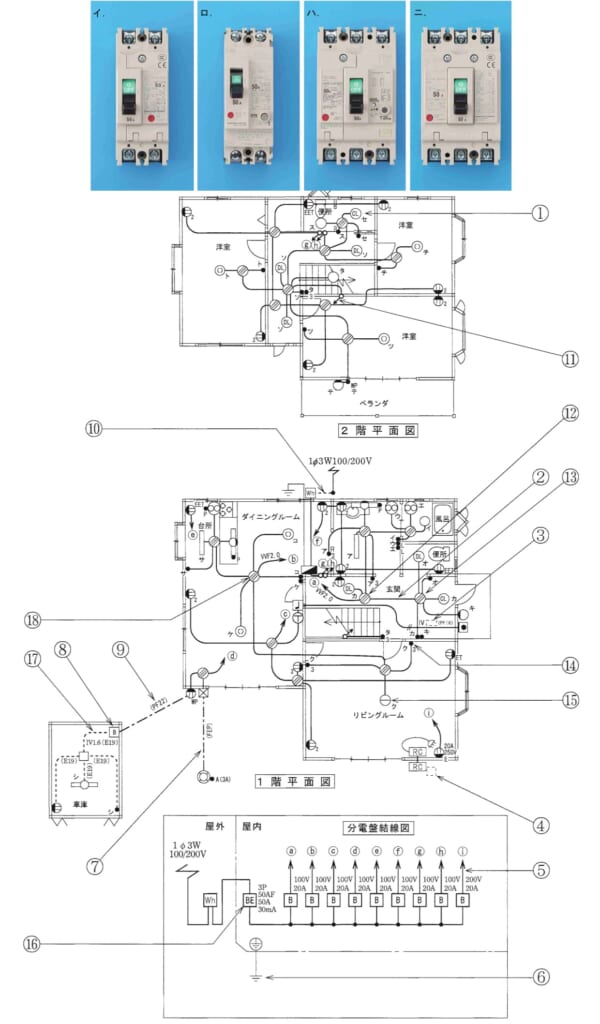

⑯で示す部分に取り付ける機器は。（問31〜50は，共通の配線図を使う問題です。図は，木造2階建住宅及び車庫の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はハ
解説
【考え方】BE＝漏電遮断器（過負荷保護付）、3P＝3極（端子が上下3つずつ）です。
■1 図を読む
⑯は「BE」で、3P 50AF 50A 30mAと書いてあります。
BEは、漏電したときにも切れる漏電遮断器です。
■2 写真を選ぶ
3Pは3極なので、上と下に端子が3つずつあります。
漏電遮断器には、動作を試すテストボタンがあります。
端子が3つで、テストボタンがあるのは(ハ)です。
ほかの写真は、端子の数かテストボタンの有無が合いません。
答えは(ハ)ピヨ。
出典：令和2年度（2020） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験【午前】 問46
