第二種電気工事士 令和2年度(2020) 下期 午前 問48 過去問解説

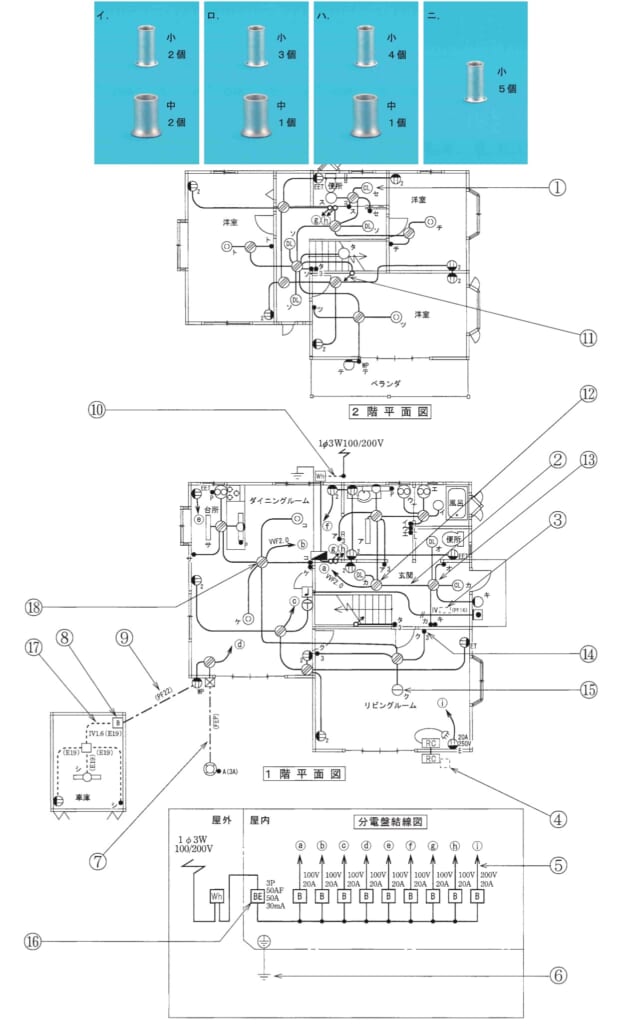

【考え方】リングスリーブは、1.6 mm 2本＝小、2.0 mm 1本＋1.6 mm 1〜2本＝小、2.0 mm 1本＋1.6 mm 3〜5本＝中です。 ■1 図を読む ⑱のボックスには、分電盤の回路ⓑからの線（VVF2.0）、照明「コ」、照明「ケ」、スイッチ「コ・ケ」（3本）、台所のボックス、下のリビング側のボックスがつながります。 ■2 線ごとに決める 白い線：2.0 mm 1本と1.6 mm 4本（コ、ケ、台所、リビング）　→ 中 黒い線：2.0 mm 1本と1.6 mm 3本（スイッチ、台所、リビング）　→ 中 「コ」と「ケ」の返り線：1.6 mm 2本ずつ　→ 小2個 ■3 まとめる 小2個、中2個です。→ (イ) ほかの選択肢は、種類か個数がこれと合いません。 答えは(イ)ピヨ。
