第二種電気工事士 令和2年度(2020) 下期 午前 問50 過去問解説

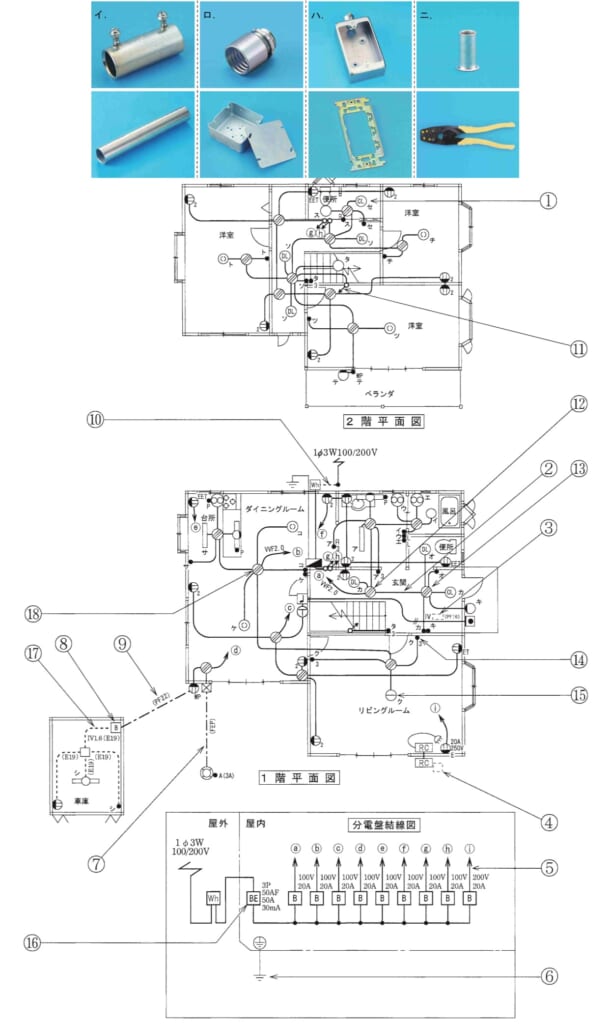

【考え方】車庫は、ねじなし電線管（E19）の金属管工事です。金属製可とう電線管用コネクタは、可とう電線管を使うときだけいります。 ■1 誤りの組合せ　(ロ) (ロ)の上は、金属製可とう電線管（曲げられる金属の管）をボックスにつなぐコネクタです。 この図には金属製可とう電線管がないので、使いません。 ■2 ほかの組合せ（使います） (イ) ねじなしカップリングとねじなし電線管は、車庫の管工事で使います。 (ハ) スイッチボックスと取付枠は、スイッチを付けるのに使います。 (ニ) リングスリーブと圧着ペンチは、電線をつなぐのに使います。 答えは(ロ)ピヨ。
