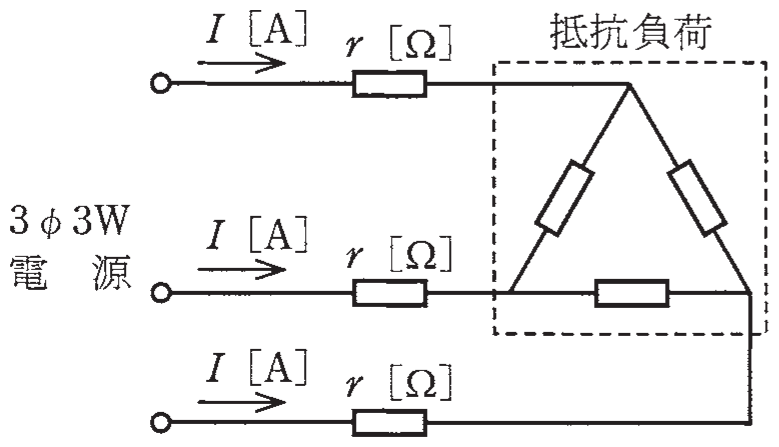

第二種電気工事士 令和2年度(2020) 下期 午前 問6 過去問解説

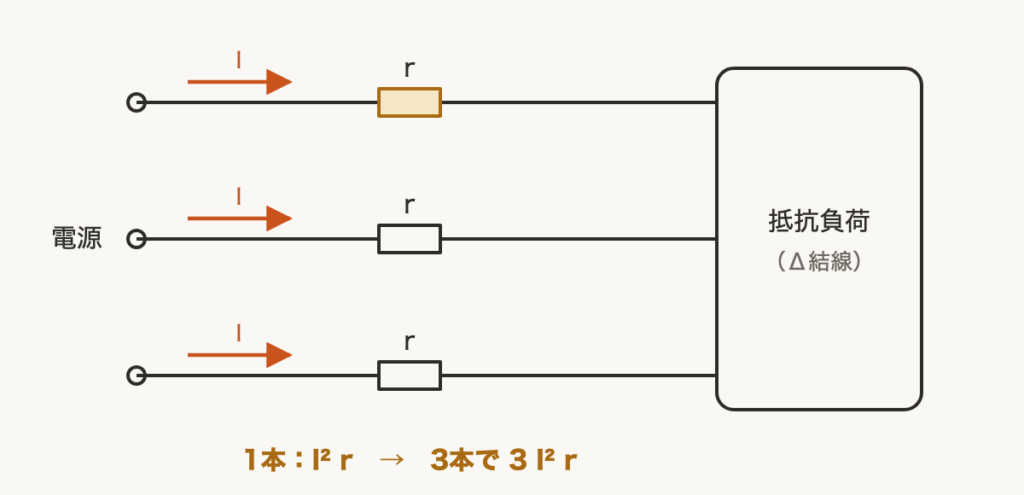

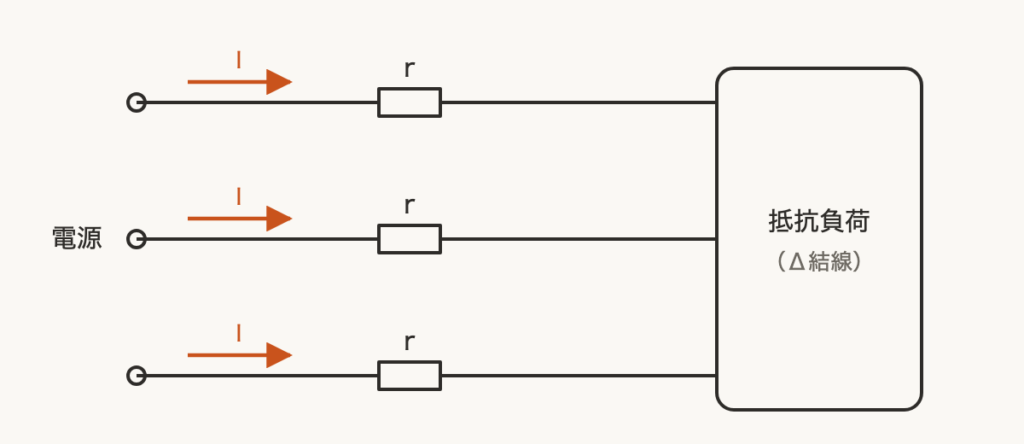

【考え方】電線の損失は，電線に電流が流れて出る熱です。電線1本ずつで $I^2 r$ の熱が出て，それが3本分あります。 ■1 電線は3本，どれにも I が流れる 三相3線式では，3本の電線のどれにも同じ線電流 $I$ が流れます。 負荷がΔ結線でも，電線を流れるのは線電流 $I$ です。 ■2 1本分を出して3倍する 電線1本の損失は $I^2 r$ です。3本分にします。 $p = 3 I^2 r$ 答えは(ハ)ピヨ。
