第二種電気工事士 令和2年度(2020) 下期 午後 問23 過去問解説

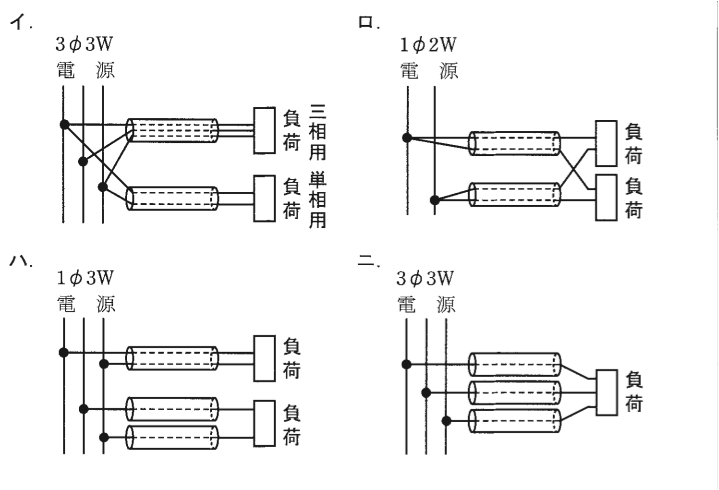

【考え方】交流の回路は、1つの回路の電線を、すべて同じ金属管に入れます。 ■1 電磁的不平衡とは 交流が流れる電線のまわりには、磁界（磁石の力がはたらく場）ができます。 行きと帰りの電線を同じ管に入れると、磁界が打ち消し合います。 別々の管に入れると、金属管が熱くなるなどの悪い影響が出ます。これを電磁的不平衡といいます。 ■2 選択肢を見る (イ) 三相用の3本を1本の管に、単相用の2本を別の1本の管に入れています。どちらも1つの回路がまとまっているので、適切です。 (ロ)(ハ)(ニ) 1つの回路の電線が、別々の管に分かれています。 答えは(イ)ピヨ。
