第二種電気工事士 令和2年度(2020) 下期 午後 問31 過去問解説

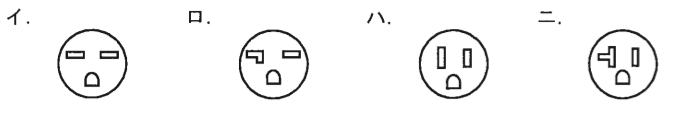

①で示すコンセントの極配置（刃受）は。 （図は，鉄骨軽量コンクリート造店舗平屋建の配線図です。） 【注意】1.屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。2.屋内配線等の電線の本数，電線の太さ，その他，問いに直接関係のない部分等は省略又は簡略化してある。3.漏電遮断器は，定格感度電流30 mA，動作時間0.1秒以内のものを使用している。4.選択肢（答え）の写真にあるコンセント及び点滅器は，「JIS C 0303:2000 構内電気設備の配線用図記号」で示す「一般形」である。5.ジョイントボックスを経由する電線は，すべて接続箇所を設けている。
