第二種電気工事士 令和2年度(2020) 下期 午後 問32 過去問解説

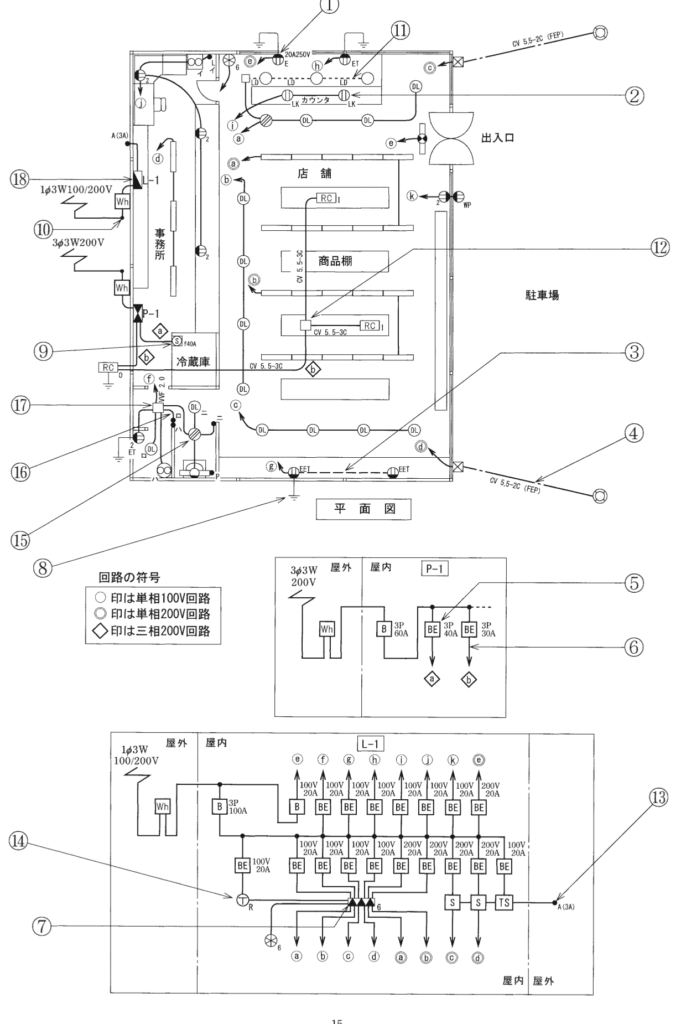

【考え方】コンセントの図記号は、壁付なら丸の半分を黒くぬります。黒い部分がないものは天井付です。 ■1 図を読む ②は、カウンタの上にある、丸の中に2本の線があるコンセントの記号です。 「LK」は、抜け止め形（プラグが抜けにくい形）の印です。 ■2 取り付け場所を決める 壁に付けるコンセントは丸の半分を黒くぬりますが、②にはぬった部分がありません。 なので、天井に取り付けるコンセントです。→ (イ) 壁面ではないので(ロ)はちがいます。床面・二重床面のコンセントは、記号の形がちがいます。 答えは(イ)ピヨ。
