第二種電気工事士 令和2年度(2020) 下期 午後 問43 過去問解説

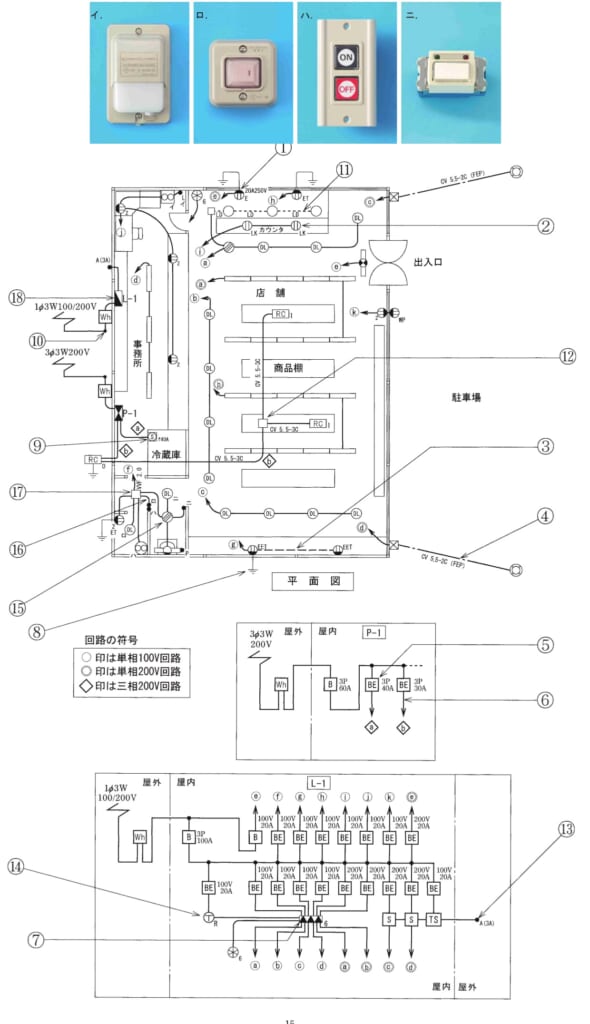

⑬で示す図記号の器具は。（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造店舗平屋建の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はイ
解説
【考え方】自動点滅器の図記号は●にA（3A）です。まわりが暗くなると照明をつけます。
■1 図を読む
⑬は、電灯分電盤の結線図の外にある「●A(3A)」の記号です。
■2 写真を選ぶ
自動点滅器は、まわりが暗くなると自動で照明をつけ、明るくなると消します。
光を受ける窓の付いた(イ)が自動点滅器です。
ほかの写真には、光を受ける窓がありません。
答えは(イ)ピヨ。
出典：令和2年度（2020） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験【午後】 問43
