第二種電気工事士 令和2年度(2020) 下期 午後 問46 過去問解説
⑯で示す部分の配線工事に必要なケーブルは。

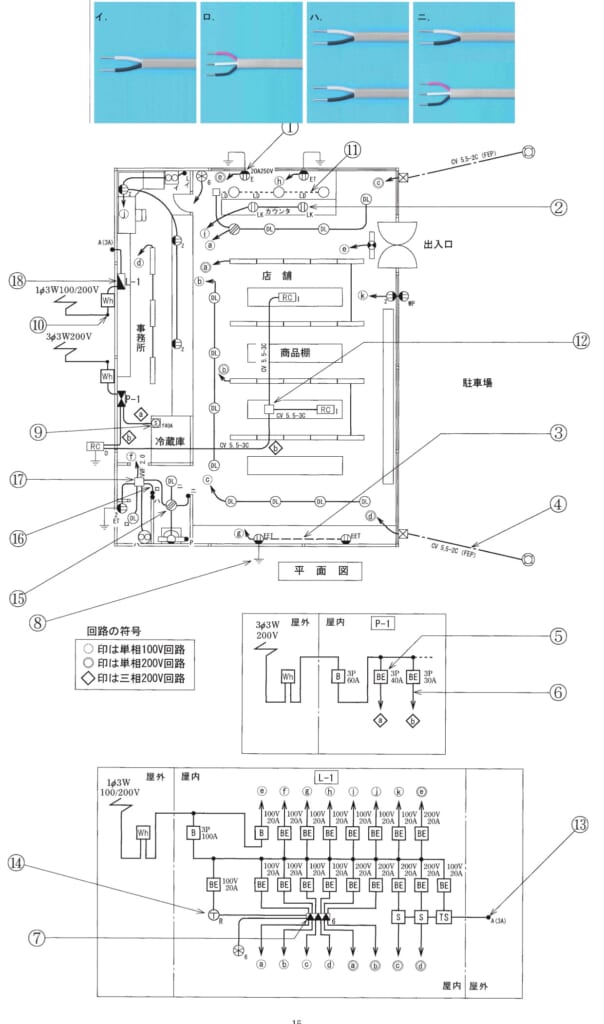

ただし，心線数は最少とする。（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造店舗平屋建の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】スイッチへの線は「スイッチへ行く黒い線1本」＋「スイッチから照明へ戻る線（返り線）をスイッチの数だけ」です。
■1 図を読む
⑯は、事務所のボックス⑰と、2つのスイッチ「ロ」「ハ」を結ぶ部分です。
■2 本数を数える
スイッチへは、電源の黒い線1本が行きます。
スイッチからは、照明ロへ戻る線と、照明ハへ戻る線が1本ずつ戻ります。
$1 + 2 = 3$ 本なので、3心のケーブル1本です。→ (ロ)
ほかの選択肢は、線の本数がこれと合いません。
答えは(ロ)ピヨ。
出典：令和2年度（2020） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験【午後】 問46
