第二種電気工事士 令和2年度(2020) 下期 午後 問49 過去問解説

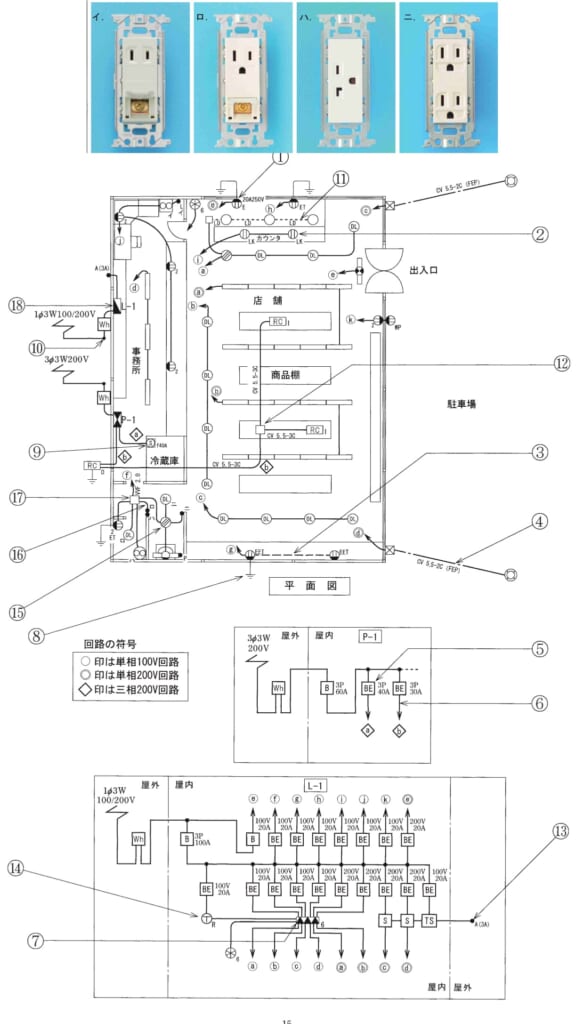

この配線図の図記号で，使用されていないコンセントは。（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造店舗平屋建の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はニ
解説
【考え方】コンセントの傍記は、E＝接地極付、ET＝接地端子付、EET＝接地極付接地端子付、2＝2口です。
■1 図にあるコンセント
(イ) 接地端子付（ET）があります。
(ロ) 接地極付接地端子付（EET）があります。
(ハ) 20 A 250 Vの接地極付があります。
■2 図にないコンセント
(ニ)は、2口の接地極付コンセント（2 E）です。
図の2口のコンセントは「2」や「2 ET」だけで、2 Eはありません。
なので、(ニ)は使われていません。
答えは(ニ)ピヨ。
出典：令和2年度（2020） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験【午後】 問49
