第二種電気工事士 令和2年度(2020) 下期 午後 問50 過去問解説

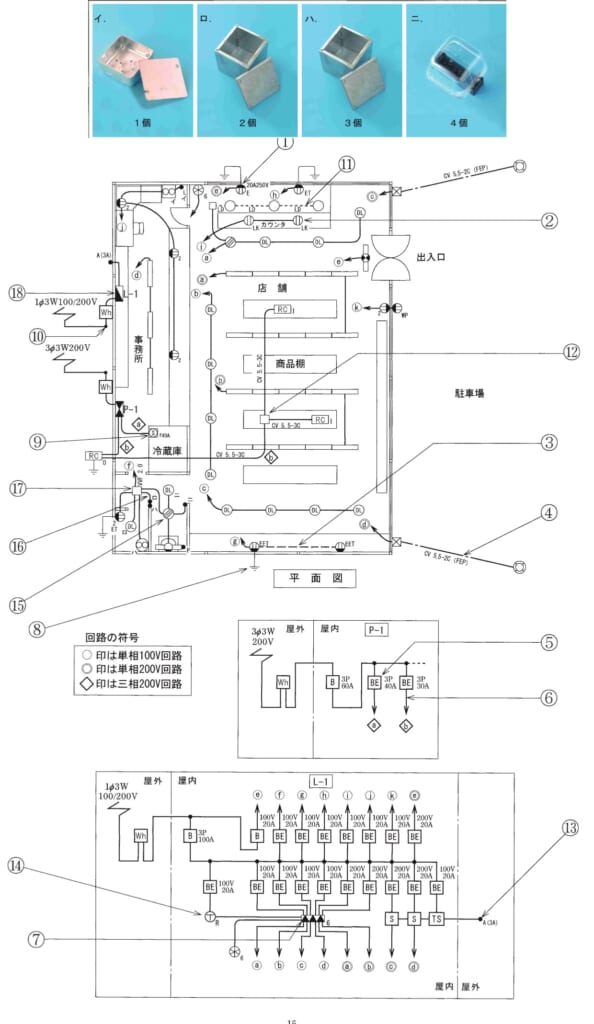

この配線図の図記号で，使用されているプルボックスとその個数の組合せは。（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造店舗平屋建の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】プルボックスの図記号は、四角の中に×（⊠）です。
■1 図で数える
図では、出入口の上と、右下の駐車場側に1個ずつあります。
合わせて2個です。
■2 写真を選ぶ
四角い金属の箱がプルボックスです。→ (ロ)
(イ)はアウトレットボックスで、プルボックスではありません。
ほかの選択肢は、写真か個数が合いません。
答えは(ロ)ピヨ。
出典：令和2年度（2020） 第二種電気工事士試験（電気技術者試験センター）下期 筆記試験【午後】 問50
