第二種電気工事士 令和3年度(2021) 上期 午前 問17 過去問解説

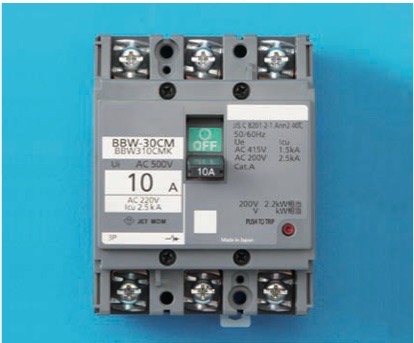

【考え方】電動機保護兼用の配線用遮断器には、電動機（モーター）の容量（kW）が表示されています。 ■1 写真を読む 写真は、3つの極がある遮断器です。 表示に「200V 2.2kW相当」のように、モーターの大きさが書かれています。 これは、モーターを守る働きもある配線用遮断器です。→ (ハ) ■2 ほかの選択肢 (イ) 漏電警報器は、漏電を知らせる器具で、遮断器の形ではありません。 (ロ) 電磁開閉器は、電磁石で入り切りする器具で、形がちがいます。 (ニ) 漏電遮断器には、テストボタンと感度電流（30 mAなど）の表示があります。 答えは(ハ)ピヨ。
