第二種電気工事士 令和3年度(2021) 上期 午前 問21 過去問解説

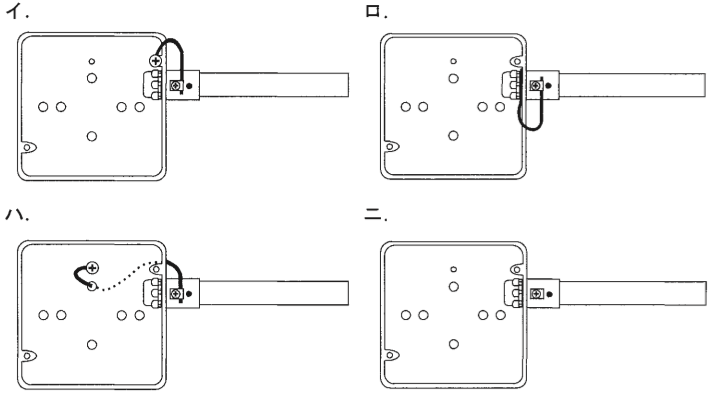

【考え方】ボンディング（金属管とボックスを電気的につなぐこと）は、ボンド線を使い、ボックス側は底にある接地用のねじ穴にねじで留めます。 ■1 正しいつなぎ方　(ハ) 金属管とボックスは、ボンド線（つなぐための線）で結んで、電気が通るようにします。 ボンド線は、管の口の接地金具と、ボックスの底にある接地用のねじ穴を結び、ねじでしっかり留めます。 (ハ)は、そのようにつないでいます。 ■2 ほかの選択肢 (イ) ボックスのふちのねじに留めていて、決まった所ではありません。 (ロ) ボックスの外側に回しているだけで、留めていません。 (ニ) ボンド線がありません。 答えは(ハ)ピヨ。
