第二種電気工事士 令和3年度(2021) 上期 午前 問26 過去問解説

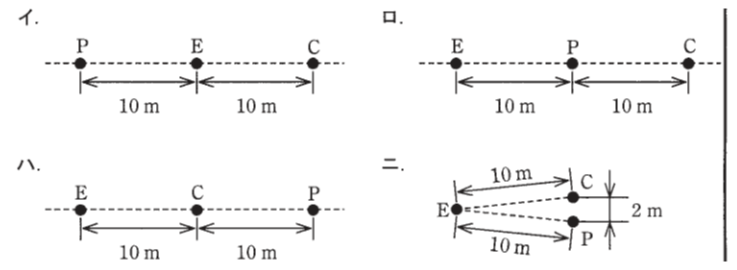

【考え方】接地抵抗を測るときは、E・P・Cの順に、ほぼ一直線に約10 mずつ離して打ちます。 ■1 並べ方 はかりたい接地極Eから、電圧用のP、電流用のCの順に並べます。 ほぼ一直線に、10 mくらいずつ離して補助接地極を打ちます。 ■2 図を選ぶ この並びは(ロ)です。 ほかの図は、順番か、一直線の並び方がこれと合いません。 答えは(ロ)ピヨ。
