第二種電気工事士 令和3年度(2021) 上期 午前 問27 過去問解説

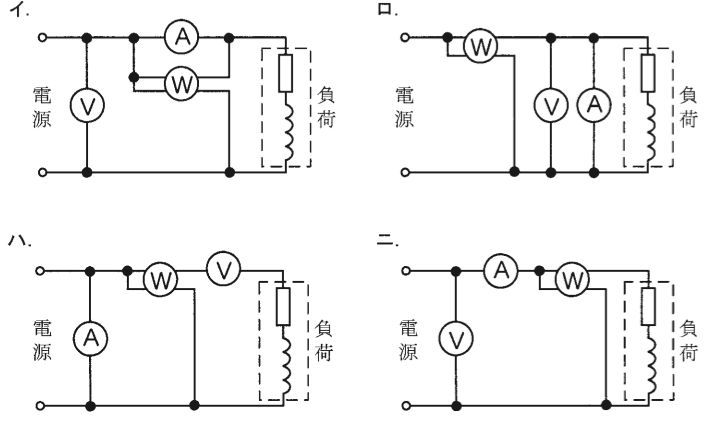

【考え方】電流計は負荷と直列、電圧計は負荷と並列につなぎます。電力計は、電流の部分は直列、電圧の部分は並列です。 ■1 正しい結線　(ニ) 電流計Ⓐが線の途中（直列）に入っています。 電圧計Ⓥが2本の線の間（並列）に入っています。 電力計Ⓦも正しくつないでいます。 ■2 ほかの選択肢（まちがいです） (イ) 電流計が電力計と並列になっています。 (ロ) 電流計が負荷と並列になっています。 (ハ) 電流計が並列、電圧計が直列で、逆です。 答えは(ニ)ピヨ。
