第二種電気工事士 令和3年度(2021) 上期 午前 問41 過去問解説

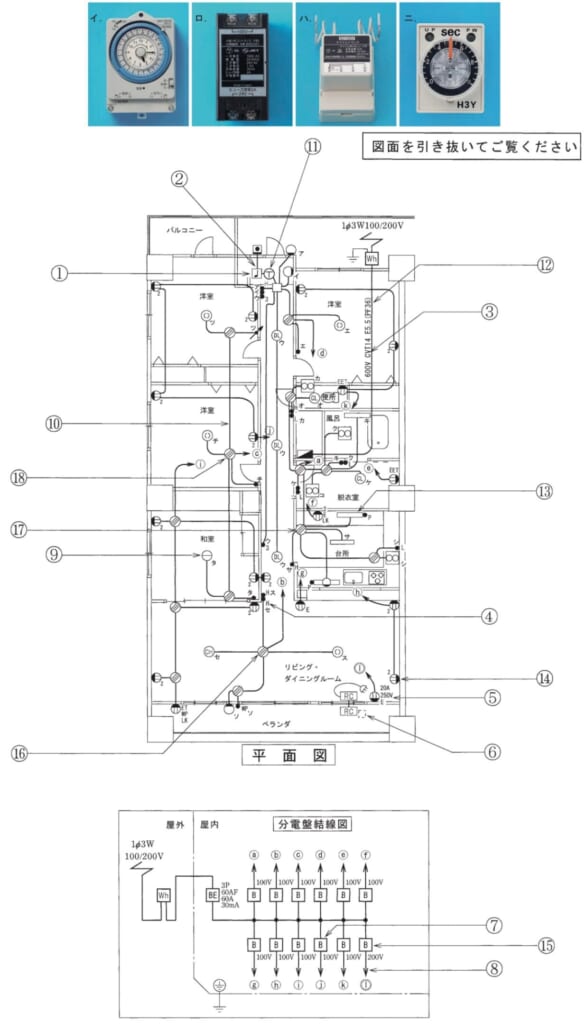

⑪で示す図記号の機器は。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造集合住宅の1戸部分の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はハ
解説
【考え方】○の中にTの記号は、小形変圧器です（チャイム用ならチャイムトランス）。
■1 図の記号を読む
⑪は、チャイムの横にある、丸の中にTを書いた記号です。
チャイム用の小形変圧器（電圧を下げる機器）で、写真ハです。
■2 ほかの選択肢
イ：タイムスイッチです。
ロ：リモコン用の変圧器です。
ニ：タイマです。
答えは(ハ)ピヨ。
出典：令和3年度（2021） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験【午前】 問41
