第二種電気工事士 令和3年度(2021) 上期 午前 問42 過去問解説

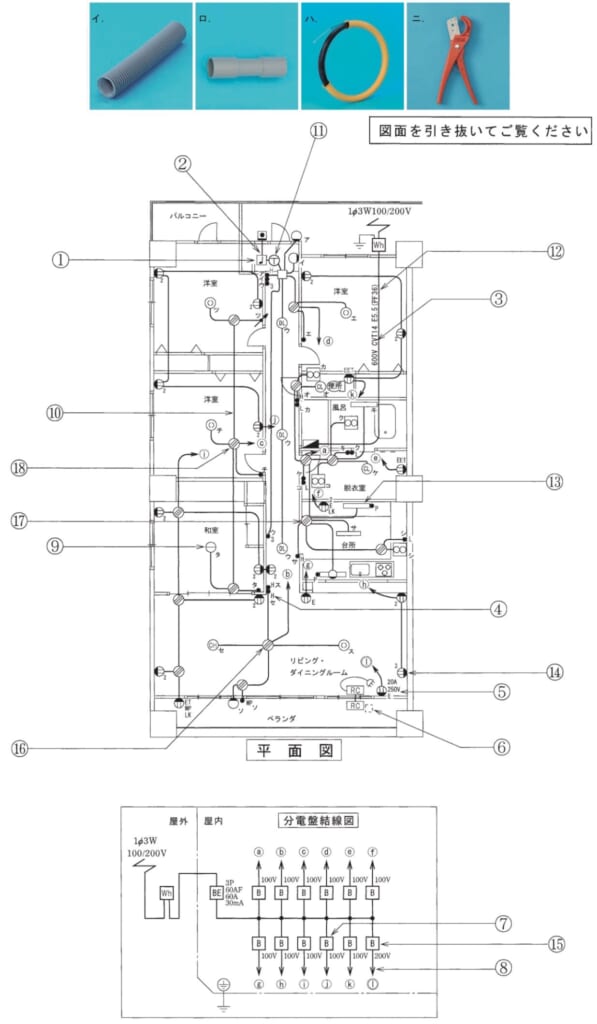

⑫で示す部分の工事において，使用されることのないものは。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造集合住宅の1戸部分の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】PF管工事で使うもの：PF管、呼び線挿入器、管のカッタ。TSカップリングは硬質ポリ塩化ビニル電線管（VE管）用です。
■1 図の文字を読む
⑫は「CVT14 E5.5（PF36）」です。
PF管（合成樹脂製可とう電線管、手で曲げられる樹脂の管）の工事です。
■2 選択肢を1つずつ確かめる
イ PF管：使います。
ロ TSカップリング：VE管どうしをつなぐ部品なので、使いません。
ハ 呼び線挿入器（管に電線を通す道具）：使います。
ニ 管を切るカッタ：使います。
答えは(ロ)ピヨ。
出典：令和3年度（2021） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験【午前】 問42
