第二種電気工事士 令和3年度(2021) 上期 午前 問43 過去問解説

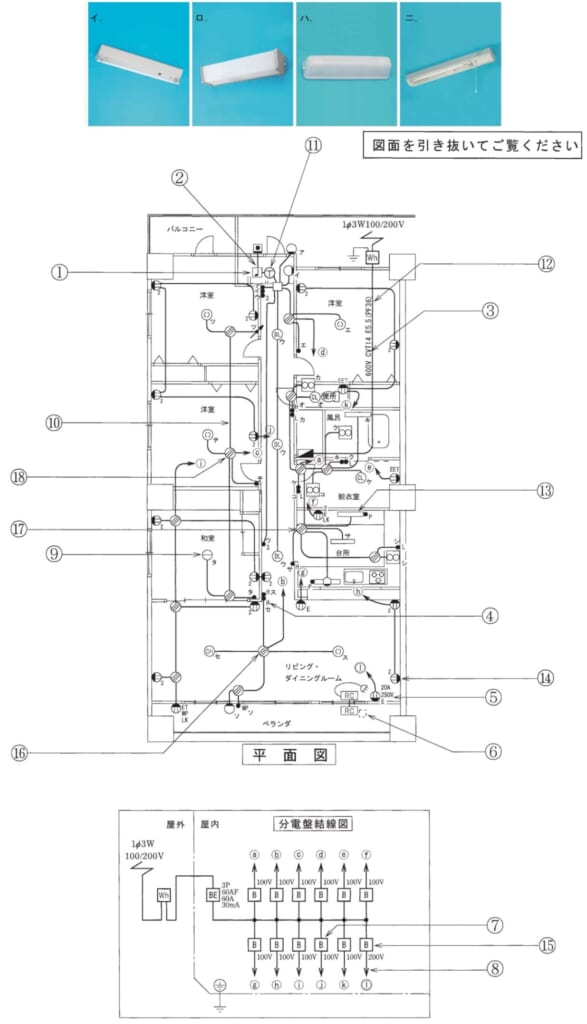

⑬で示す図記号の器具は。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造集合住宅の1戸部分の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はニ
解説
【考え方】蛍光灯の記号の横のPは、プルスイッチ付（ひもを引いて点けたり消したりする）です。
■1 図の記号を読む
⑬は、脱衣室の蛍光灯で、Pと書いてあります。
■2 写真を選ぶ
プルスイッチ付なので、ひもが付いているニです。
答えは(ニ)ピヨ。
出典：令和3年度（2021） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験【午前】 問43
