第二種電気工事士 令和3年度(2021) 上期 午前 問45 過去問解説

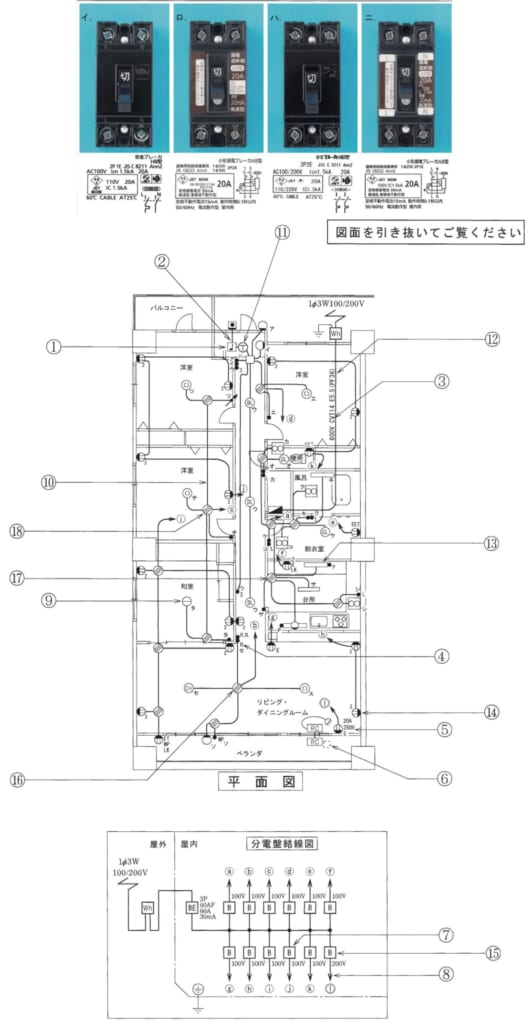

⑮で示す図記号の機器は。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造集合住宅の1戸部分の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はハ
解説
【考え方】200 Vの分岐回路には、2極2素子（2P2E）の配線用遮断器を使います。
■1 図の場所を読む
⑮は、200 Vの回路ⓛの配線用遮断器です。
■2 2P2Eを選ぶ理由
200 Vは、2本とも大地との間に電圧があります。
なので、2本とも見はる2極2素子（2P2E）を使います。
写真ハは「2P2E」で、100/200 V用です。→ (ハ)
■3 ほかの選択肢
イ：2P1E（100 V用）です。
ロ・ニ：漏電遮断器です。
答えは(ハ)ピヨ。
出典：令和3年度（2021） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験【午前】 問45
