第二種電気工事士 令和3年度(2021) 上期 午前 問46 過去問解説

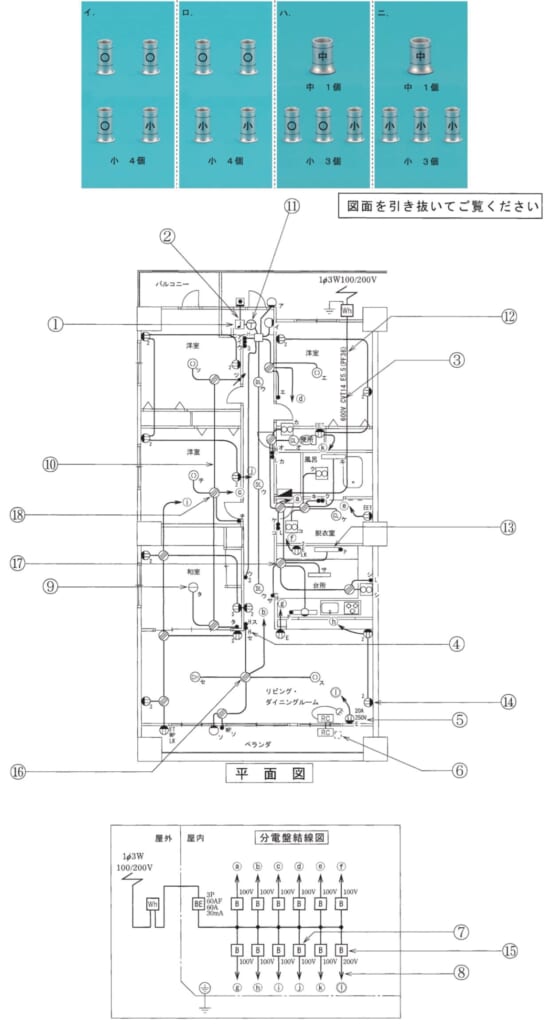

⑯で示すボックス内の接続をすべて圧着接続した場合のリングスリーブの種類，個数及び圧着接続後の刻印との組合せで，正しいものは。
ただし，使用する電線はすべてVVF1.6とする。
また，写真に示すリングスリーブ中央の○，小，中は刻印を表す。（赤字部分を追加訂正 R03.5.30）（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造集合住宅の1戸部分の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】1.6 mmの電線は、2本なら小スリーブで刻印○、3〜4本なら小スリーブで刻印小、5〜6本なら中スリーブで刻印中です。
■1 ボックスにつながる物
⑯は、リビングのボックスです。
電源ⓑ、スイッチ（ス・セ）、照明セ、照明ス、ベランダの照明ソへのボックスがつながります。
■2 色ごとに本数を数える
白（接地側）：ⓑ・セ・ス・ソの4本 → 小スリーブ、刻印小
黒（非接地側）：ⓑ・スイッチ・ソの3本 → 小スリーブ、刻印小
セの返り線（スイッチから照明へ戻る線）：2本 → 小スリーブ、刻印○
スの返り線：2本 → 小スリーブ、刻印○
■3 まとめる
小スリーブ4個で、刻印は○が2つ、小が2つです。→ (ロ)
答えは(ロ)ピヨ。
