第二種電気工事士 令和3年度(2021) 上期 午前 問47 過去問解説
⑰で示すボックス内の接続をすべて圧着接続とする場合，使用するリングスリーブの種類と最少個数の組合せで，正しいものは。

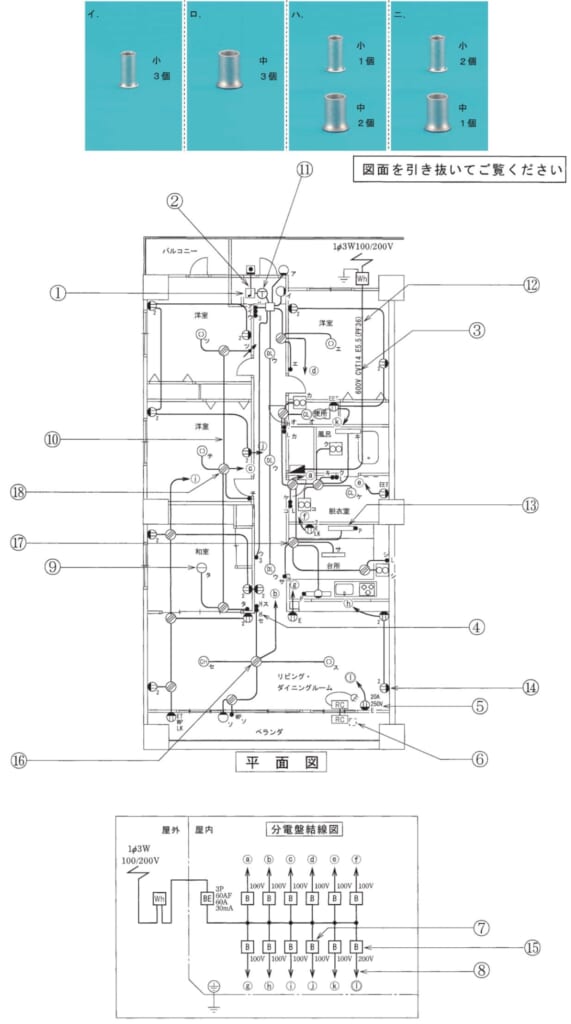

ただし，使用する電線はすべてVVF1.6とする。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造集合住宅の1戸部分の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はハ
解説
【考え方】1.6 mmの電線は、2〜4本なら小スリーブ、5〜6本なら中スリーブです。
■1 ボックスにつながる物
⑰は、台所の上のボックスです。
電源ⓐ、脱衣室の蛍光灯（P）、台所の蛍光灯サ、サのスイッチ、流し元の灯（P）、シの方のボックスがつながります。
■2 色ごとに本数を数える
白：ⓐ・脱衣室・サ・流し元・シの5本 → 中
黒：ⓐ・脱衣室・流し元・サのスイッチ・シの5本 → 中
サの返り線（スイッチから照明へ戻る線）：2本 → 小
■3 まとめる
小1個と中2個です。→ (ハ)
答えは(ハ)ピヨ。
出典：令和3年度（2021） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験【午前】 問47
