第二種電気工事士 令和3年度(2021) 上期 午前 問48 過去問解説
⑱で示すボックス内の接続をすべて差込形コネクタとする場合，使用する差込形コネクタの種類と最少個数の組合せで，正しいものは。

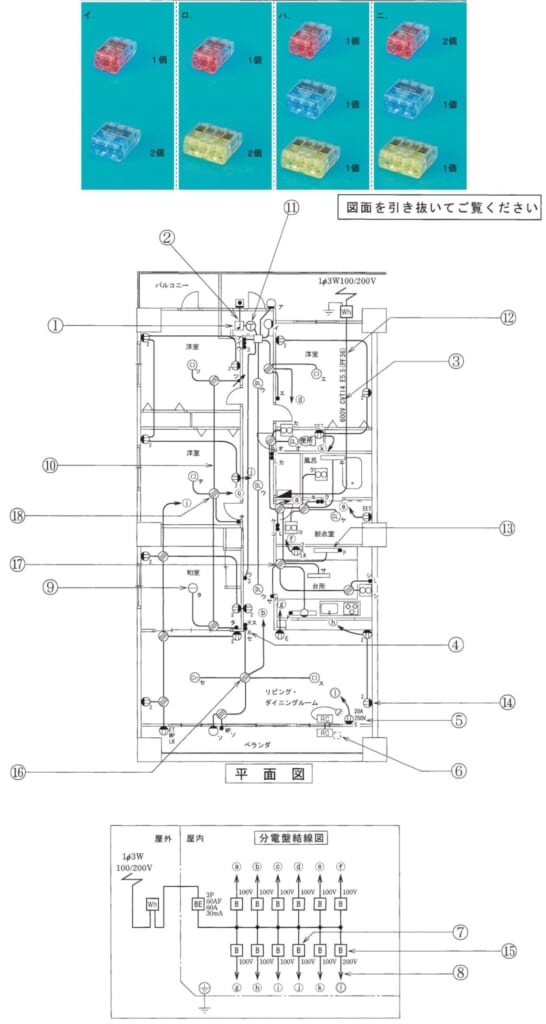

ただし，使用する電線はすべてVVF1.6とする。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造集合住宅の1戸部分の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】差込形コネクタは、つなぐ電線の本数に合う口数のもの（2本用・3本用・4本用）を使います。
■1 ボックスにつながる物
⑱は、洋室のボックスです。
電源ⓒ、上の洋室のボックス（⑩）、下の和室のボックス、照明チ、チのスイッチがつながります。
■2 色ごとに本数を数える
白：ⓒ・上・下・チの4本 → 4本用
黒：ⓒ・上・下・スイッチの4本 → 4本用
チの返り線（スイッチから照明へ戻る線）：2本 → 2本用
■3 まとめる
2本用1個と4本用2個です。→ (ロ)
答えは(ロ)ピヨ。
出典：令和3年度（2021） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験【午前】 問48
