第二種電気工事士 令和3年度(2021) 上期 午前 問50 過去問解説
この配線図の図記号から，この工事で使用されていないスイッチは。

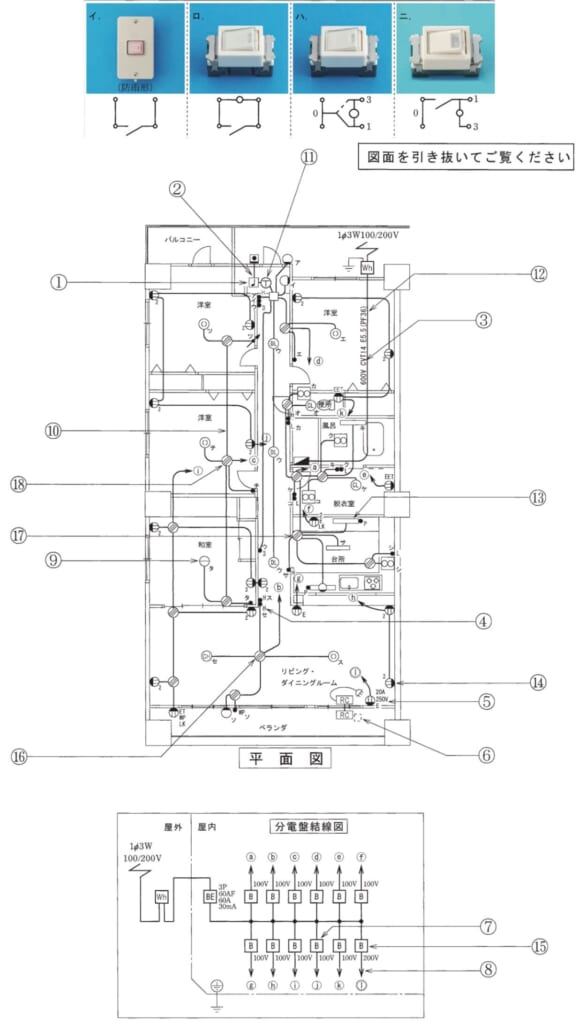

ただし，写真下の図は，接点の構成を示す。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造集合住宅の1戸部分の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はハ
解説
【考え方】スイッチの横の文字 WP＝防雨形 H＝位置表示灯内蔵 3＝3路スイッチ（位置表示灯内蔵の3路は、Hと3の両方を書く）。
■1 選択肢を1つずつ図とくらべる
イ 防雨形：ベランダ（WP）で使われています。
ロ 表示灯内蔵のスイッチ：Hの所で使われています。
ハ 位置表示灯内蔵の3路スイッチ：図の3路スイッチ（洋室の「ウ 3」）にはHがないので、使われていません。
ニ ふつうの3路スイッチ：「ウ 3」で使われています。
答えは(ハ)ピヨ。
出典：令和3年度（2021） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験【午前】 問50
