第二種電気工事士 令和3年度(2021) 上期 午後 問10 過去問解説

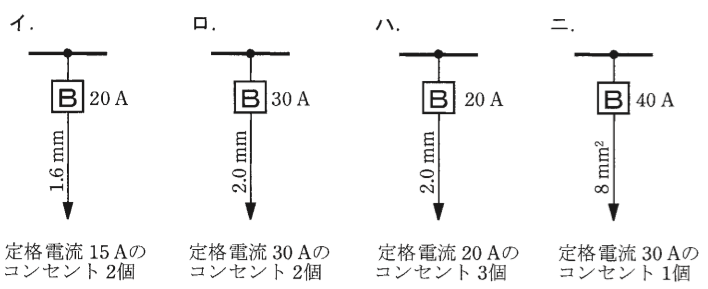

低圧屋内配線の分岐回路の設計で，配線用遮断器，分岐回路の電線の太さ及びコンセントの組合せとして，不適切なものは。
ただし，分岐点から配線用遮断器までは3 m，配線用遮断器からコンセントまでは8 mとし，電線の数値は分岐回路の電線（軟銅線）の太さを示す。
また，コンセントは兼用コンセントではないものとする。
- イ Ⓑ20 A，1.6 mm，定格電流15 Aのコンセント2個
- ロ Ⓑ30 A，2.0 mm，定格電流30 Aのコンセント2個
- ハ Ⓑ20 A，2.0 mm，定格電流20 Aのコンセント3個
- ニ Ⓑ40 A，8 mm²，定格電流30 Aのコンセント1個
答えと解説を見る
正解はロ
解説
【考え方】配線用遮断器20 A：電線1.6 mm以上、コンセント20 A以下 30 A：電線2.6 mm以上、コンセント20〜30 A 40 A：電線8 mm²以上、コンセント30〜40 A。
■1 選択肢を1つずつ確かめる
イ 20 A・1.6 mm・15 A：決まりに合っています。
ロ 30 A・2.0 mm・30 A：30 Aの回路には2.6 mm以上の電線がいります。2.0 mmは細いので不適切です。
ハ 20 A・2.0 mm・20 A：1.6 mm以上で、コンセントも20 A以下なので合っています。
ニ 40 A・8 mm²・30 A：決まりに合っています。
答えは(ロ)ピヨ。
出典：令和3年度（2021） 第二種電気工事士試験（電気技術者試験センター）上期 筆記試験【午後】 問10
